AutoCADを使いやすくする為の設定
BIMCIMモデル作成に便利なAutodesk製品。今回はAutoCADを使い始めた方向けに、ソフトをより使いやすくする為の設定をご紹介します。
ソフトのオプション
AutoCADのオプションを触ったことはありますか？
データの保存形式や表示設定などは、ソフトのオプションやコマンドで変更できます。
自分が使いやすいように設定を変更してみましょう。

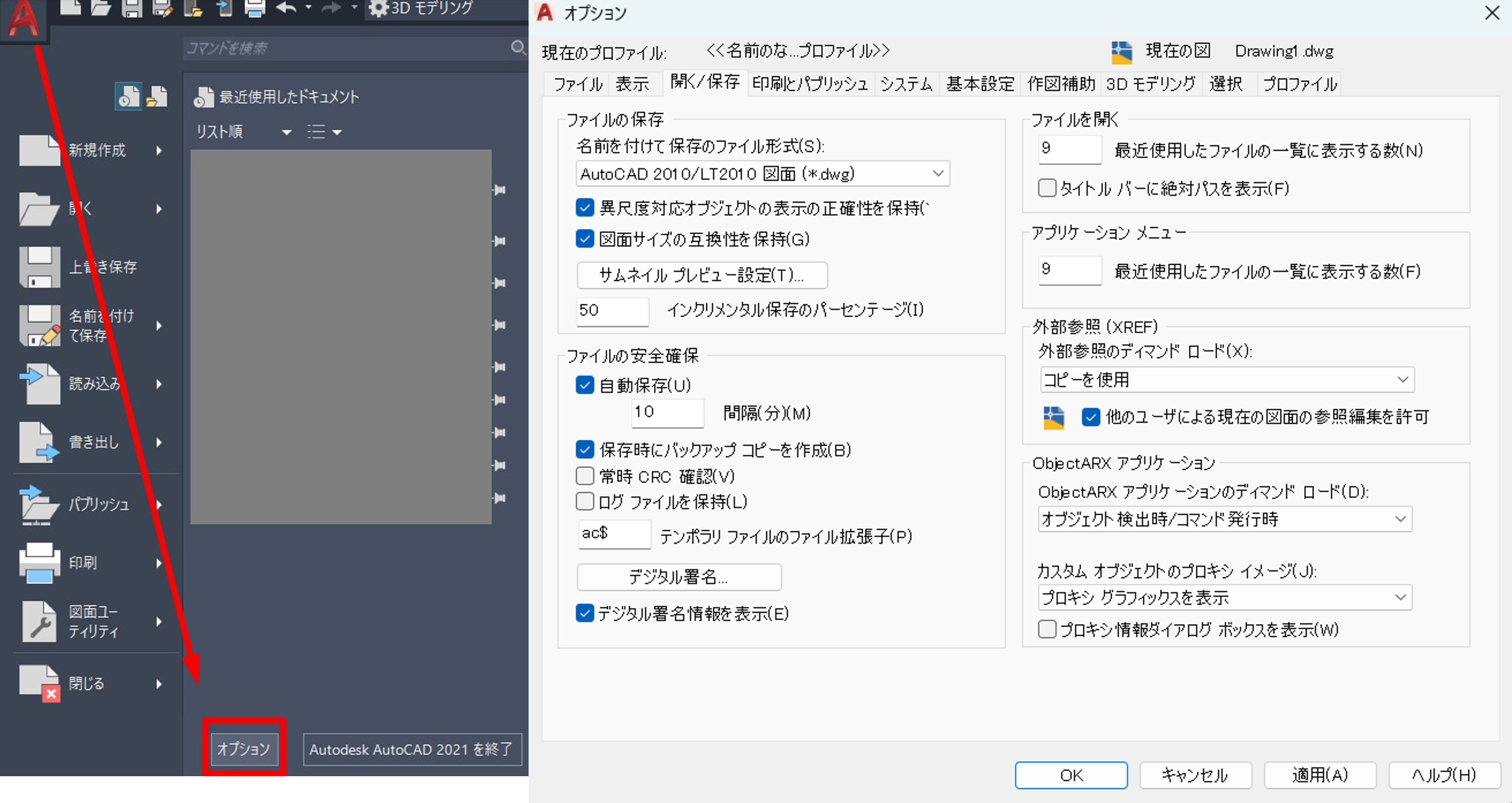

【オプションの開き方】
- 左上のAのアイコン＞「オプション」から
- 画面上で右クリック＞一覧の一番下「オプション」から
- コマンド“OP”
AutoCADの設定
一番重要な保存形式や、オブジェクトの選択など、日頃の操作に役立つ設定をご紹介します。
保存形式
AutoCADは、自分のCADよりも上位のバージョン形式で保存されたデータは開けません。例えば、AutoCAD2018形式で保存したデータは、AutoCAD2017では開けません。
しかし、保存する時に古い形式を選択すれば解決できますので、データを保存する時にバージョンに注意しましょう。保存時の「ファイルの種類」から選択でき、10年以上前のバージョンで保存すると安心です。
客先がどのバージョンを使っているのかわからないので、常に古いバージョンで保存しておきましょう。

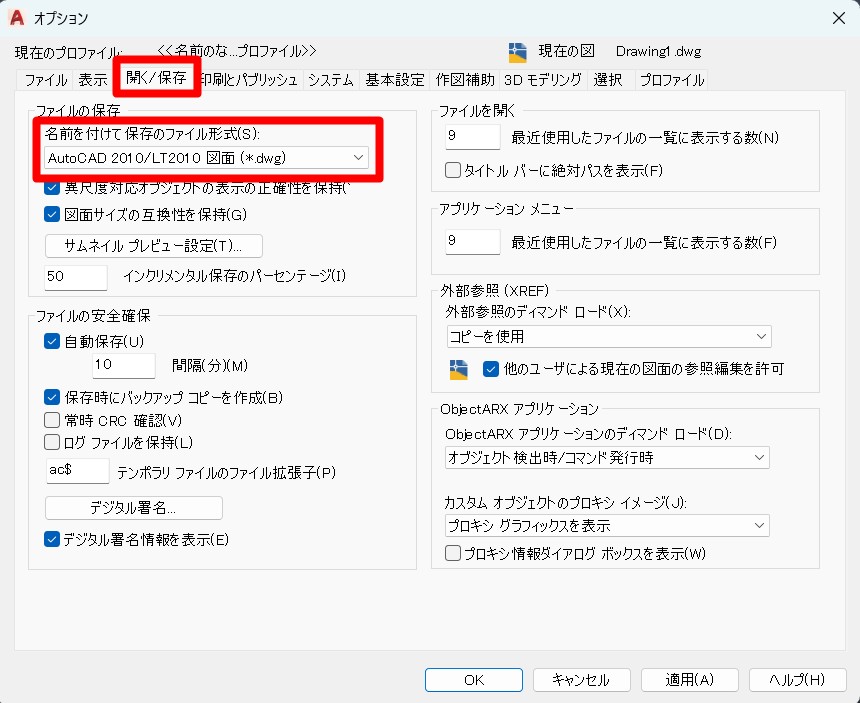

オプションの「開く/保存」から保存バージョンを設定しておけば、毎回同じ形式で保存されます。
【設定手順】
オプション＞開く/保存＞ファイルの保存＞名前を付けて保存のファイル形式
クロスヘアカーソル

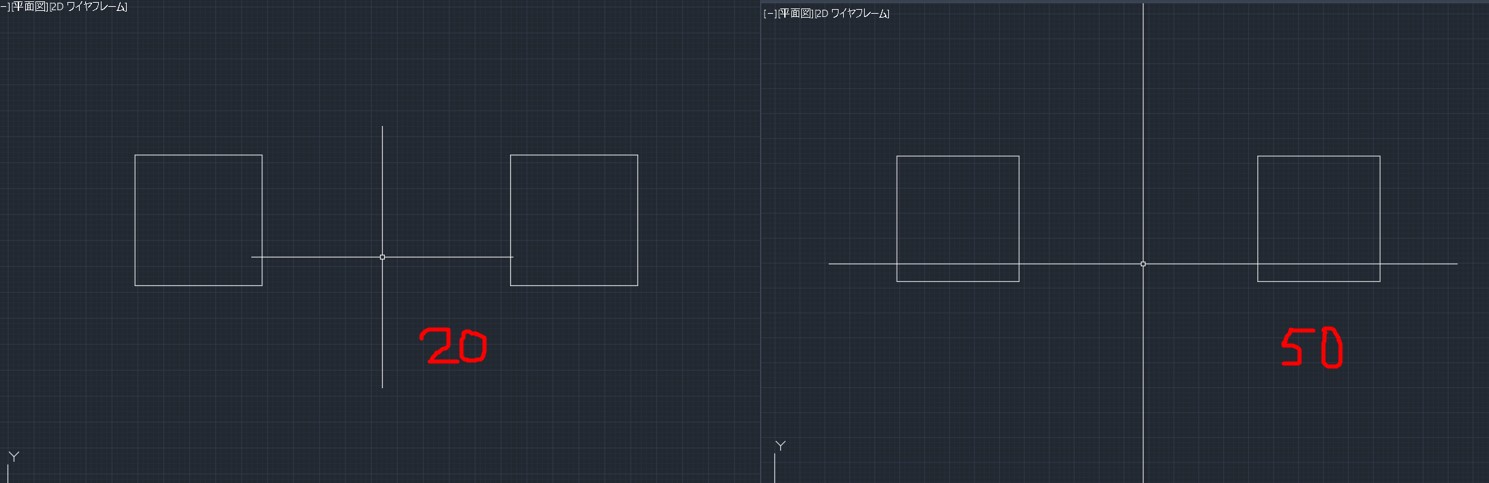

AutoCADのカーソルには十字の線が付いており、この線の長さを変更できます。ある程度長さがあれば、カーソルを図に合わせて、位置が左右揃っているかなどの目視確認がしやすいです。
【設定手順】

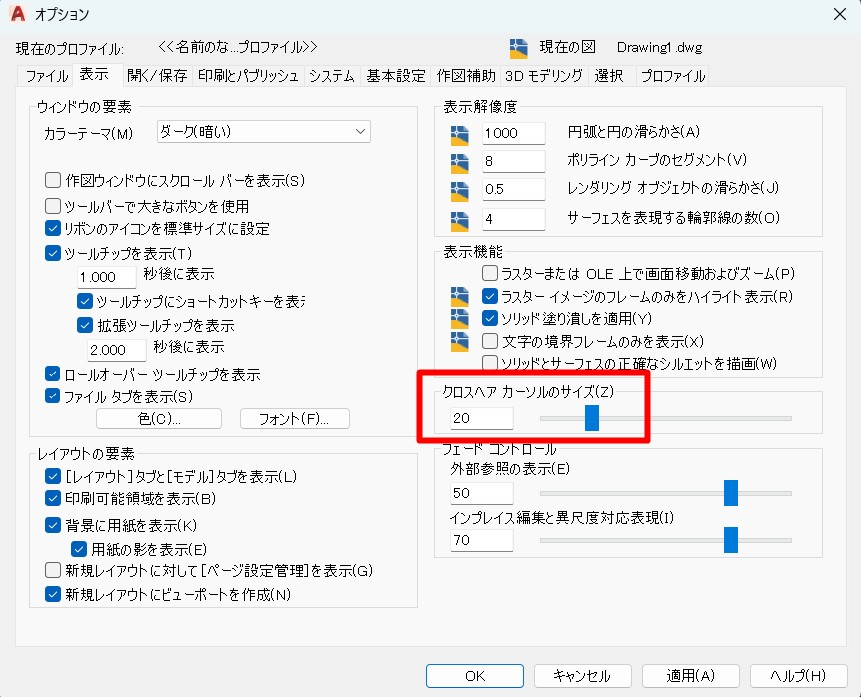

「オプション」＞「表示」＞「クロスヘアカーソル」
オブジェクトスナップ

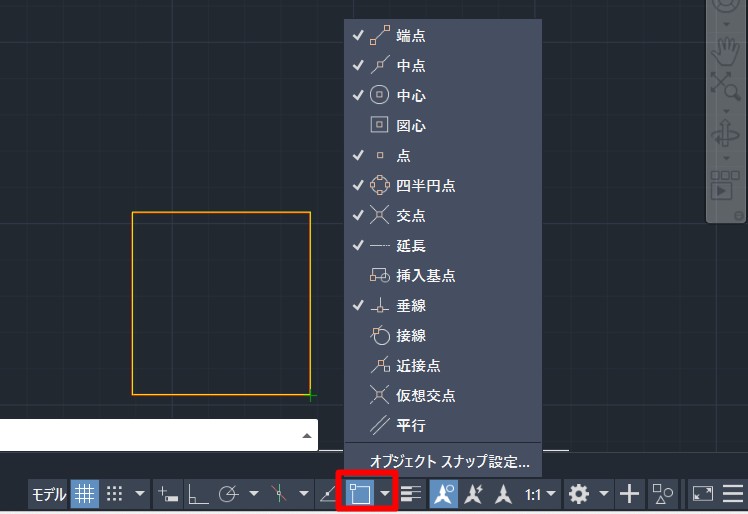

図を選択する時に、線の端点や円の中心などにカーソルが反応します。画面右下から、この反応する場所を自分でカスタマイズできます。オブジェクトスナップが複数設定されていると便利ですが、反応する場所が多くて邪魔になる場合もありますので、普段使わない物はOFFにしておきましょう。
「その時だけ」の設定もできます。「Ctrl」or「Shift」+「右クリック」でオブジェクトスナップの一覧が出てくるので、その時だけ反応させたい物を選択できます。図が細かく複雑な場合は選択箇所を間違えやすいので、オブジェクトスナップを使って正しい位置を選択しましょう。
【設定手順】
画面右下＞オブジェクトスナップ
「Ctrl」or「Shift」+「右クリック」
選択の循環

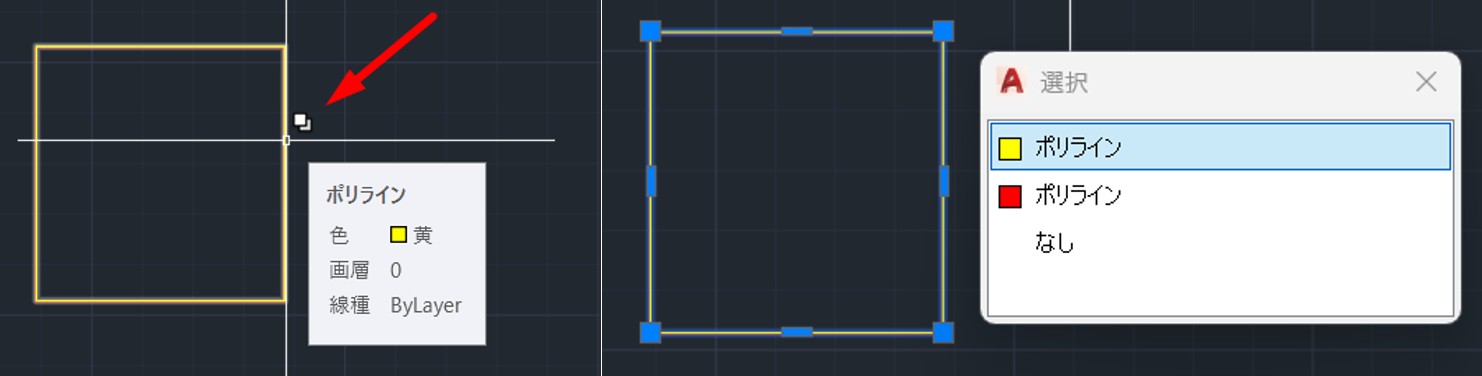

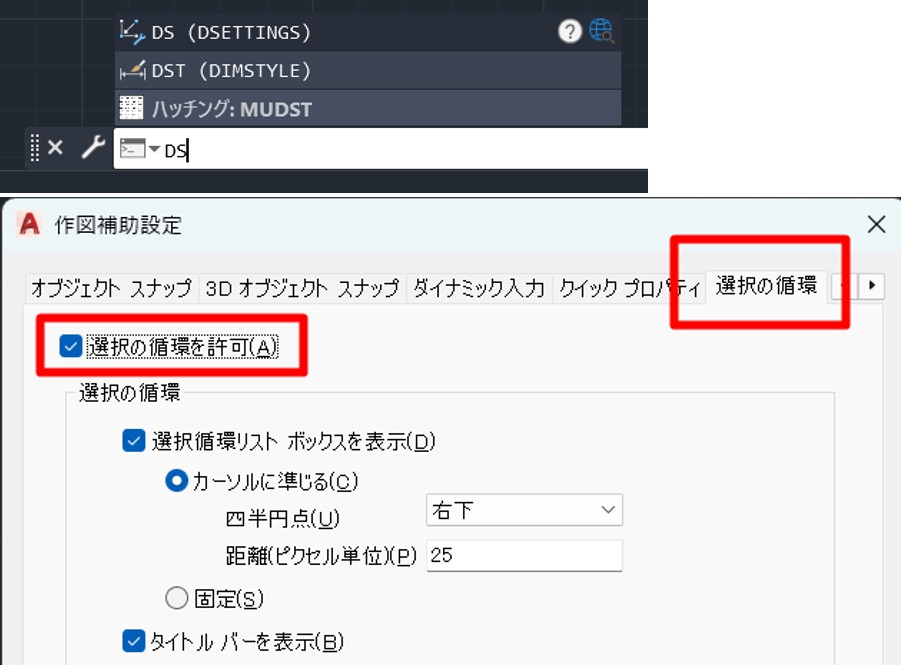

オブジェクトが重なっていたり、一か所に複数のオブジェクトがあったりすると選択が難しいです。しかし、「選択の循環」（コマンド“DS”）をONにしておけば、どれを選択するのか自分で選ぶことが可能です。
カーソルを合わせると重なった□マークが表示され、そのままクリックすると選択肢が出てきます。

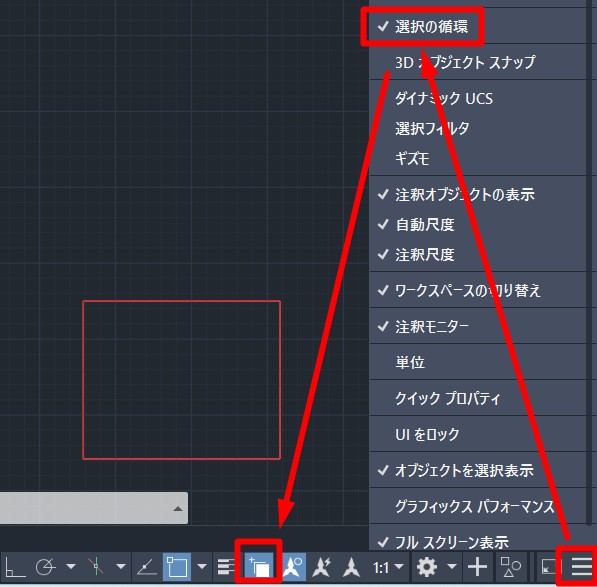

これはCAD画面の右下からでも変更できます。右下の「カスタマイズ」から「選択の循環」をONにすると、画面下に「選択の循環」のマークが表示されます。
【設定手順】
コマンド“DS”＞選択の循環＞選択の循環を許可
画面右下カスタマイズ＞選択の循環＞画面下から選択の循環をON
レイヤーの選択表示

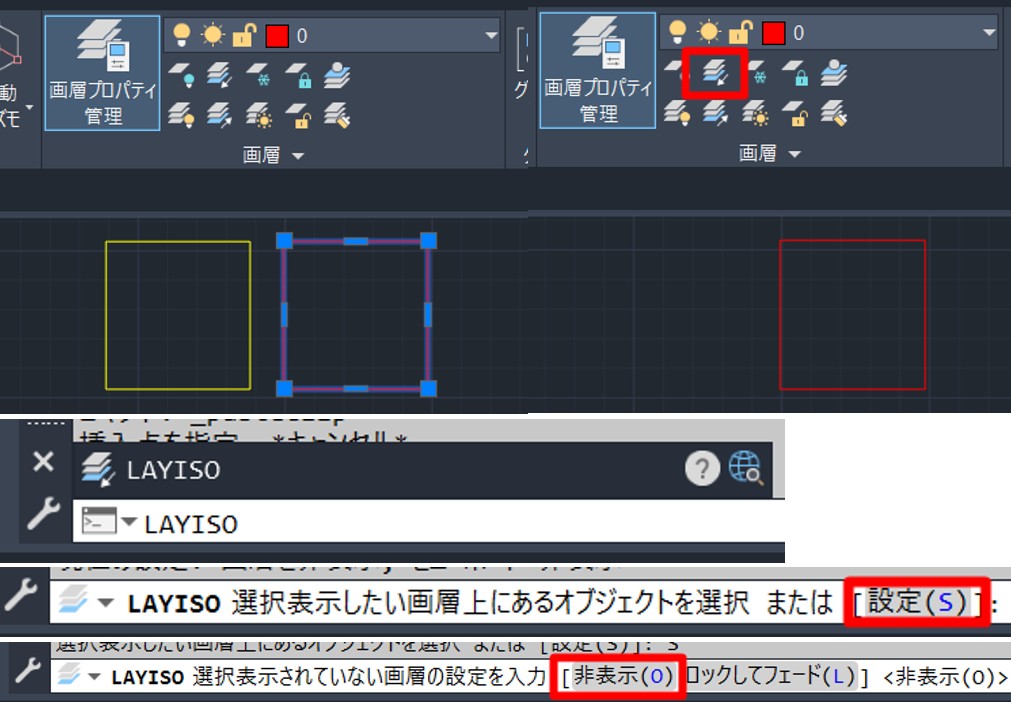

選択したオブジェクトのレイヤーのみを表示させるコマンドが便利です。画層プロパティ管理の横にボタンがあり、下のボタンで解除できます。選択したレイヤー以外が非表示になりますが、初期設定では非表示ではなくロック（半透明）になるので、非表示にしたい場合は“LAYISO”コマンドから変更しましょう。
【設定手順】
ホーム＞選択表示
モデル作成時のポリライン保持

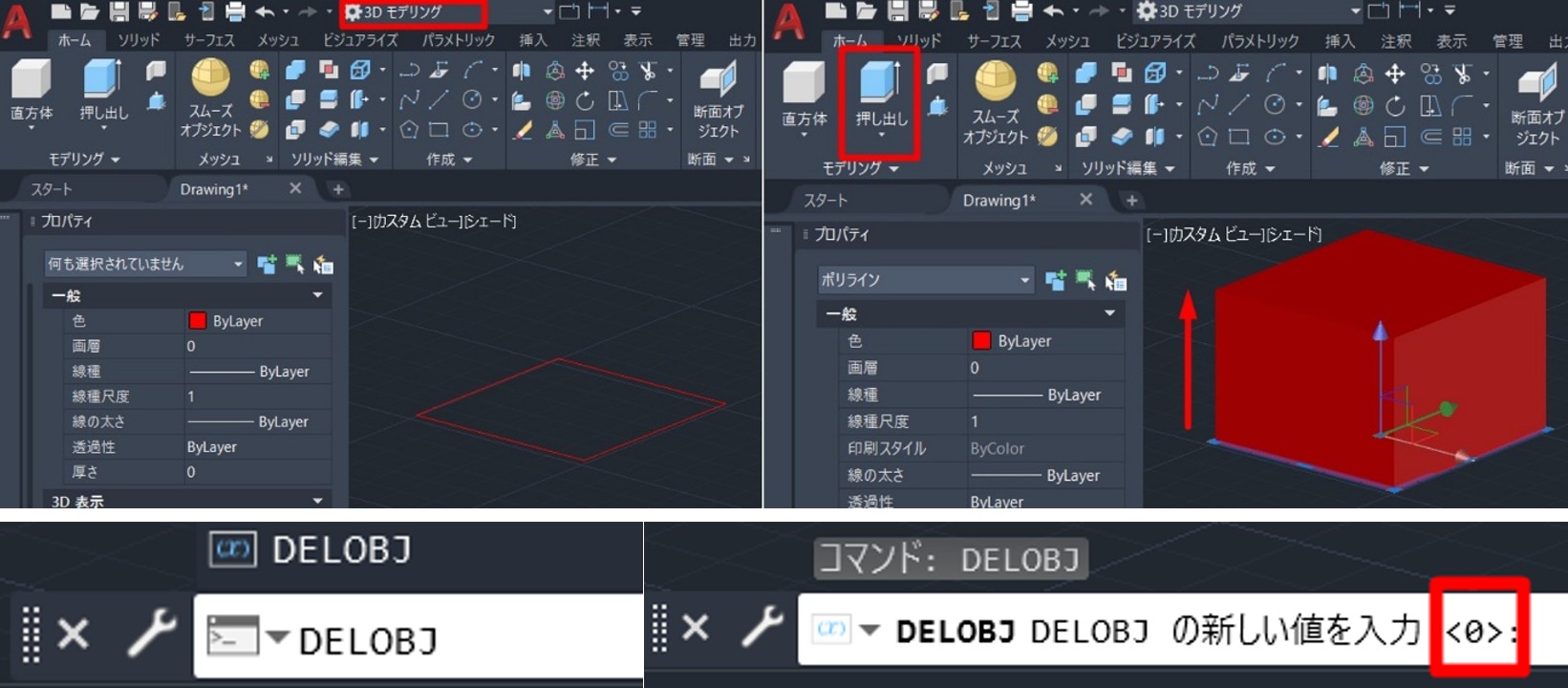

AutoCADのワークスペースを「3Dモデリング」にすると、ポリラインからモデルを作成できます。ポリラインの形に合わせて押し出すイメージです。初期設定では、モデル作成時に使うポリラインが消えてしまいますが、後から修正やチェックをする時に必要なので、消えないように設定を変更しましょう。
“DELOBJ”（システム変数）の数値を「0」に変更すると、モデルを作成してもポリラインは残ったままになります。
【設定手順】
“DELOBJ”（システム変数）＞「0」
まとめ
今回はAutoCADを使う際に便利な設定をご紹介しました。
他にも「AutoCAD ○○ やり方」などと検索すれば色々と解決策が見つかるはずですので、調べてみてください。
