橋梁の長寿命化には、適切な「橋梁調査」が不可欠です。本記事では、自治体のインフラ維持管理担当者に向けて、橋梁点検と調査の違いから具体的な手法、発注の流れまでを網羅的に解説します。

定期点検で「早期措置」と判定された後の対応や、失敗しない業者選びのポイントも詳しく紹介。この記事を読むことで、庁内でのスムーズな稟議や、信頼できるコンサルタントへの的確な調査依頼ができるようになります。

この記事で分かること

• 橋梁点検と橋梁調査の明確な違いと、それぞれの目的

• 非破壊検査や材料試験など、現場で用いられる具体的な調査手法の種類

• 詳細調査を発注するべきタイミングと、実施から報告書納品までの全体的な流れ

• 失敗しない業者の選び方や、費用相場・調査期間といった実務に直結する知識

橋梁調査とは？目的と重要性

橋梁調査は、橋の現状を正しく把握し、安全性を長期間確保するために実施される詳細な検証作業です。老朽化が進む国内のインフラを適切に維持管理するためには、表面的な異常を見つけるだけでなく、損傷の根本的な原因を究明する高度な調査が欠かせません。

本章では、橋梁調査について詳しく解説していきます。橋梁点検との違いも踏まえて確認しましょう。

橋梁調査の主な目的

橋梁調査の最大の目的は、損傷の根本原因を特定し、最適な補修・補強設計の根拠となる詳細なデータを取得することです。点検で異常が見つかった際、そのままではどのような対策が有効か判断できません。

そこで、コンクリートの劣化深度や鋼材の腐食度合いなど、目視では分からない内部構造の健全性を定量的に評価します。これにより、過不足のない適切な補修計画が立案可能となり、結果として維持管理コストの最適化や橋梁の長寿命化という重要な役割を果たしています。

橋梁点検と橋梁調査の違い

点検は「異常の早期発見」を目的とするのに対し、調査は「異常の原因究明と対策の検討」を目的とする点が最大の違いです。定期点検は5年に1度、主に目視や打音によって橋全体の健康診断を行うスクリーニングの役割を持ちます。

一方で橋梁調査は、点検で「早期措置」などと診断された箇所に対し、専用の機器を用いて精密検査を行うプロセスです。以下の表に、それぞれの主な違いをわかりやすくまとめました。

項目	橋梁点検（健康診断）	橋梁調査（精密検査）
目的	異常の早期発見、現状把握	損傷の原因究明、対策工法の立案
タイミング	5年に1回（定期実施）	異常発見時、補修設計前（随時実施）
主な手法	近接目視、打音検査、触診	非破壊検査、材料試験、応力測定など

橋梁点検に関してはこちらで解説しています 。
橋梁点検とは？点検する理由や方法まとめ

橋梁調査の具体的な手法・種類

橋梁調査には、橋の素材や損傷の状況に応じて様々な専門的な手法が用いられます。構造物にダメージを与えない手法から、一部を採取して分析する手法まで、目的に合わせた適切な選択が必要です。

• 非破壊検査（構造物を壊さない調査）
• 微破壊検査・材料試験（一部を採取する調査）
• 載荷試験・応力測定（実際の強度を測る調査）
• 環境・地盤調査

本章では、代表的な調査手法について解説します。それぞれの特徴を把握しておきましょう。

非破壊検査（構造物を壊さない調査）

対象の橋梁を傷つけることなく、内部の欠陥や鉄筋の状態を把握する手法です。代表的なものに、電磁波レーダを用いてコンクリート内部の鉄筋位置や空洞を探査する方法や、超音波を使ってひび割れの深さを測定する方法があります。

また、鋼床版の疲労亀裂を検出する磁粉探傷試験なども非破壊検査の一種です。構造物の強度を低下させるリスクがないため、広範囲の調査や初期段階の詳細調査として非常に頻繁に活用され、効率的なデータ収集を可能にしています。

微破壊検査・材料試験（一部を採取する調査）

コンクリートや鋼材の一部を実際に採取し、その成分や強度を直接確認する手法です。コンクリート橋の場合、コア（円柱状のサンプル）を抜き取り、圧縮強度を測ったり、中性化の深さや塩化物イオン濃度を化学分析したりします。

非破壊検査よりも正確で詳細なデータが得られるのが最大のメリットです。採取箇所の補修は必要になりますが、塩害やアルカリシリカ反応など、劣化メカニズムを正確に特定し、適切な補修材料や工法を選定するための不可欠なプロセスとなっています。

載荷試験・応力測定（実際の強度を測る調査）

橋梁が実際にどの程度の重さに耐えられるか、現在の耐荷力を直接評価する手法です。実橋にダンプトラックなどの重荷重を載せ、橋のたわみや部材に生じる応力（内部の抵抗力）を各種センサーで計測します。

計算上の強度だけでなく、実際の挙動を把握できるため、架け替えの要否判断や、通行車両の重量制限を見直す際の重要な判断材料となります。老朽化が著しい橋梁や、設計当時の図面が残っていない古い橋梁の安全性評価において、特に高い効果を発揮する調査方法です。

環境・地盤調査

橋梁本体ではなく、橋を支える周辺環境や地盤の状況を把握するための調査です。海岸に近い橋梁では飛来塩分量の測定を行い、塩害のリスクを評価します。

また、河川を跨ぐ橋では、橋脚周辺の洗掘（水の流れで川底が削られる現象）状況を音響測深機などで調査します。さらに、地盤の液状化リスクや支持力を確認するためのボーリング調査も実施されます。

これらは、橋梁の劣化進行予測や耐震補強設計を行う際の基礎データとなります。構造設計の根底を支える重要な役割を担っているのです。



橋梁調査が必要になる主なケース・タイミング

橋梁調査は、日常的な維持管理の中で特定の条件を満たした際に実施されます。無駄なコストを抑えつつ、必要なタイミングで的確に調査を行うことが、長寿命化計画を成功させる鍵です。

• 定期点検で早期措置以上の判定が出たとき
• 大規模な補修や補強設計、または架け替えを計画するとき
• 地震や台風など、大規模災害後の健全性確認

本章では、調査発注のきっかけとなる代表的なケースを3つ解説します。それぞれのケースについて詳しく見ていきましょう。

定期点検で早期措置以上の判定が出たとき

5年に1度の法定点検において、判定区分III（早期に措置を講ずべき状態）やIV（緊急に措置を講ずべき状態）と診断された場合、直ちに詳細な調査が必要です。これらの判定は、構造の安全性に直結する深刻な損傷が発生していることを意味します。

この段階で「なぜ損傷したのか」「どの範囲まで劣化が進んでいるのか」を正確に把握しなければ、効果的な修繕設計は行えません。自治体の担当者は、点検結果を受領後、速やかに詳細調査の予算化と発注準備を進める必要があります。

大規模な補修や補強設計、または架け替えを計画するとき

橋梁の長寿命化修繕計画に基づき、大規模な補修や耐震補強工事、あるいは架け替えの設計を実施する前段階で調査が必須となります。設計を行うには、現在の橋の正確な寸法、材料の強度、基礎の支持力など、精緻なパラメータが求められるからです。

古い橋梁では建設当時の設計図書（図面や計算書）が紛失しているケースも少なくありません。その場合は現状を図面化するための測量や寸法調査などを一から行い、設計に必要な諸元を復元する作業も併せて実施されます。

地震や台風など、大規模災害後の健全性確認

大地震や記録的な豪雨、台風などの自然災害が発生した直後に、橋梁が安全に通行できるかを確認するための臨時の調査です。緊急点検で異常が疑われた場合、被災状況を詳細に把握し、二次災害を防ぐための応急処置や本復旧に向けたデータ収集を行います。

地盤の沈下や橋台の傾斜など、通常の経年劣化とは異なる致命的な損傷が生じている可能性が高い状態です。そのため、迅速かつ機動力のある専門コンサルタントによる早期の現地入りと調査体制の構築が求められます。



橋梁調査の一般的な流れ

橋梁調査をスムーズに進めるためには、発注から報告書納品までの一連のプロセスを理解しておくことが重要です。手順を把握しておくことで、業者との認識のズレを防ぎ、効率的なスケジュール管理が可能になります。

1. 事前準備・計画立案
2. 現地調査の実施
3. 室内試験・データ解析
4. 報告書の作成と補修提案

一般的な調査の流れは、以上の4つのステップで進行します。各ステップのポイントを確認しておきましょう。

1. 事前準備・計画立案

最初のステップは、既存資料の収集と最適な調査計画の策定です。点検結果や過去の補修履歴、設計図書などを精査し、調査の目的を明確にします。

その上で「どの箇所に」「どのような手法で」「どの程度の数量」の調査を行うかを決定し、調査計画書を作成します。また、現地調査に伴う交通規制の方法や、高所作業車などの機材手配、関係機関への許可申請手続きなど、安全かつ円滑に作業を進めるための事前準備をこの段階で入念に行うことが成功の鍵となります。

2. 現地調査の実施

計画書に基づき、実際に橋梁へ赴いて調査・計測を行います。非破壊検査機器を用いた鉄筋探査や、コアボーリングによるコンクリート検体の採取などがメインの作業です。

高所作業車や橋梁点検車を使用することが多く、一般車両や歩行者の安全確保のため、交通誘導員を配置した適切な交通規制下で実施されます。天候や現場の突発的な状況変化にも臨機応変に対応できる、現場責任者の豊富な経験と高度な判断力が求められる非常に重要なフェーズです。

3. 室内試験・データ解析

現場で採取したサンプルや計測データを、専門の試験室に持ち帰って詳細に分析する工程です。コンクリートコアの圧縮強度試験や塩化物イオン濃度の測定など、専用の試験機を用いた化学的・物理的なテストを実施します。

同時に、現地で得られたレーダ探査や超音波の波形データを解析し、内部の損傷状況を可視化します。これらの客観的な数値データは、劣化の原因や進行度合いを科学的に裏付けるものであり、その後の補修設計を行う上での最も重要なエビデンスとして扱われます。

4. 報告書の作成と補修提案

全ての調査・解析結果を総合的に評価し、発注者へ提出する報告書を取りまとめます。単に数値データを羅列するのではなく、損傷の根本原因の考察や、橋梁全体としての健全性評価を論理的に記載することが重要です。

さらに、優れた建設コンサルタントであれば、調査結果を踏まえた上で「どのような補修工法が最適か」「優先して修繕すべき箇所はどこか」といった具体的な対策案まで提示します。この報告書が、次工程となる補修設計や工事発注の基礎資料として活用されます。



橋梁調査を依頼する業者の選び方

精度の高い橋梁調査を実施できるかは、依頼するコンサルタントの技術力に大きく依存します。不適切な業者を選んでしまうと、原因究明が不十分となり、手戻りや無駄な補修コストが発生するリスクがあります。

• 有資格者の在籍状況（技術士、コンクリート診断士など）
• 最新技術への対応力
• 調査から補修設計まで一貫して対応可能か

業者選定の際は、以上の3つのポイントを必ず確認してください。信頼できるパートナーを見つけるための基準となります。

有資格者の在籍状況（技術士、コンクリート診断士など）

専門性の高い国家資格や民間資格を持つ技術者が多数在籍しているかを確認することが、技術力を測る最も明確な指標です。特に、建設部門の「技術士」は高度な応用能力の証明であり、責任ある調査計画の立案に不可欠です。

また、コンクリート構造物の劣化診断に特化した「コンクリート診断士」や、鋼橋の専門知識を持つ「鋼橋診断士」などの資格保有者が実務を担当するかどうかも重要です。プロポーザルや入札の際には、企業の資格者名簿や過去の実績調書をしっかりとチェックしましょう。

最新技術への対応力

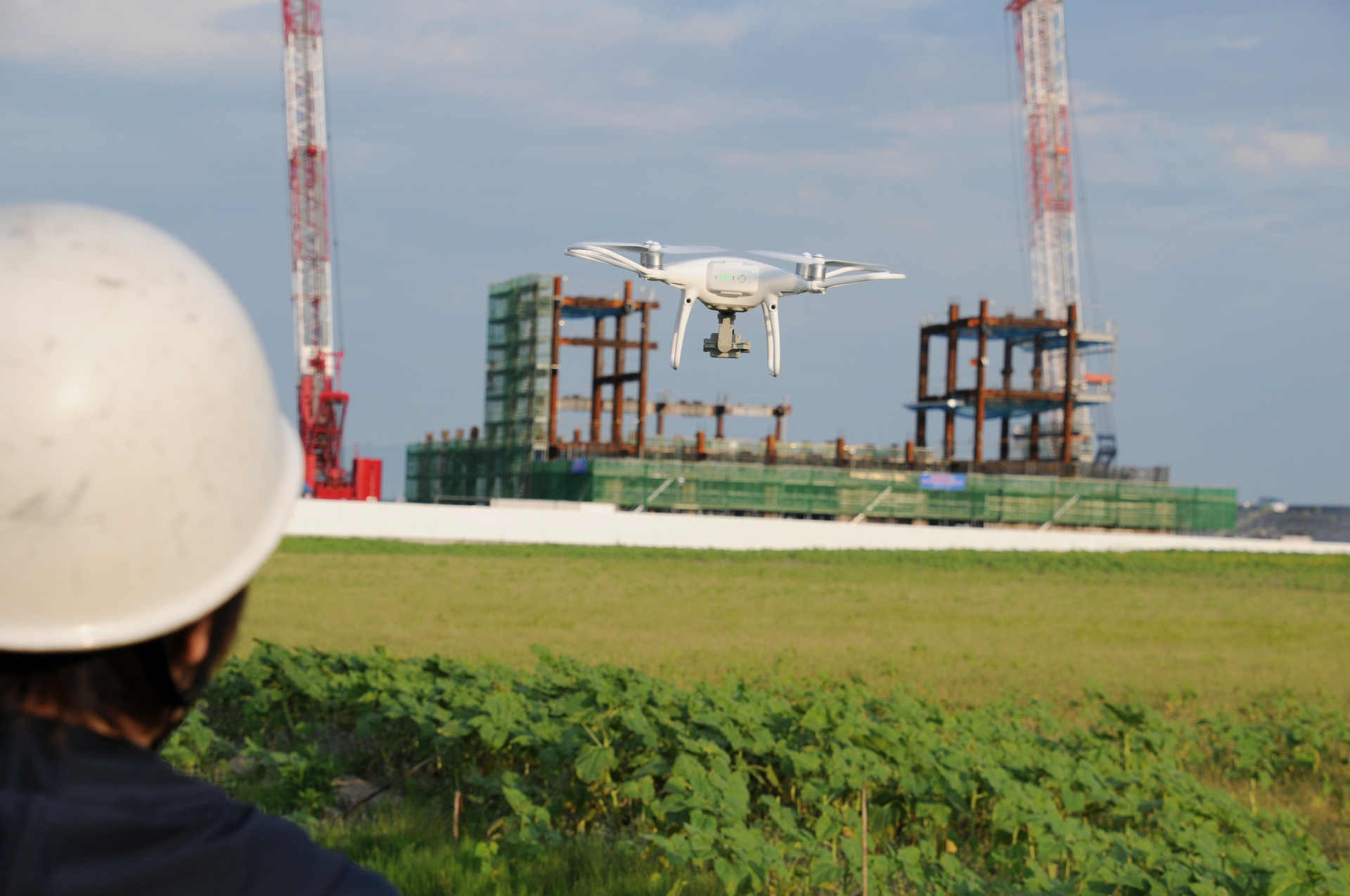

ドローンやAI解析、3次元レーザースキャナといった最新のインフラDX技術を積極的に導入している業者を選ぶことも重要です。近年の橋梁調査では、足場を組むのが困難な場所でのドローンによる近接撮影や、赤外線カメラを活用した広範囲の浮き・剥離調査など、新技術によってコスト縮減と安全性向上が図られています。

特に、撮影した画像をAIで解析する画像診断技術は、微細なひび割れなどの見落としを防ぎ、担当者による判断のばらつきを抑えた精度の高い診断を優しくサポートしてくれます。蓄積された画像データとAIを組み合わせることで将来の劣化予測にも役立ち、より効率的でスムーズな予防保全に繋がります。

これらの最新技術と、従来のアナログな試験手法を現場の状況に合わせて適切に組み合わせる提案力が求められます。最も費用対効果の高い調査計画を提示できる柔軟性が、優秀な業者の証と言えるでしょう。

調査から補修設計まで一貫して対応可能か

調査専門の会社ではなく、その後の「補修設計」までワンストップで対応できる総合建設コンサルタントを選ぶのがベストです。調査と設計を別の業者に分離発注すると、データの引き継ぎに手間がかかるだけでなく、設計者が調査時の細かい現場状況を把握しきれず、現実に即さない設計図面になってしまうリスクがあります。

一貫して任せることで、調査段階から設計を見据えた無駄のないデータ収集が可能となります。結果として、全体の工期短縮やコスト削減、品質の向上に大きく貢献するのです。

橋梁調査に関するよくある質問（FAQ）

調査業務を発注するにあたり、予算取りやスケジュールの確保などで疑問を抱える担当者の方は少なくありません。ここでは、自治体のインフラ維持管理担当者から寄せられることの多い疑問について、実践的な観点から回答します。

• 橋梁調査の費用相場はどれくらいですか？
• 調査にはどれくらいの期間がかかりますか？
• 現地調査の際、交通規制は必ず必要ですか？

以下の3つのよくある質問について確認していきましょう。スムーズな発注業務の参考にしてください。

橋梁調査の費用相場はどれくらいですか？

調査費用は、対象となる橋の規模や調査項目の多さによって数百万円から一千万円以上と大きく変動するため、一概には言えません。簡易的な非破壊検査のみであれば比較的安価ですが、高所作業車の手配や大規模な交通規制、多数のコア採取と室内試験が必要な場合は費用が跳ね上がります。

そのため、まずは設計図書や点検結果をコンサルタントに提示してみましょう。目的に応じた適切な調査計画の立案と概算見積もりを依頼することが、正確な予算確保のための第一歩となります。

調査にはどれくらいの期間がかかりますか？

一般的な規模の橋梁であれば、事前準備から報告書の納品まで概ね2〜3ヶ月程度が目安となります。内訳としては、計画立案と関係機関への申請に約1ヶ月、現地調査に数日〜1週間、室内試験とデータ解析・報告書作成に約1ヶ月を要します。

ただし、特殊な室内試験（アルカリシリカ反応の膨張性試験など）を実施する場合は、試験だけで数ヶ月の期間が必要になることもあります。次年度の補修工事に間に合わせるためにも、余裕を持った発注スケジュールを組むことが重要です。

現地調査の際、交通規制は必ず必要ですか？

現地調査において、交通規制は多くの場合で必要となります。橋梁点検車や高所作業車を橋梁上に配置して作業を行うため、機材の設置スペースや作業員の安全を確保するために車線規制や片側交互通行が不可欠だからです。

ただし、桁下空間が十分に広く、地上から足場を組んだりドローンを活用したりして安全に調査できる環境であれば、橋上の交通規制を回避できるケースもあります。事前に業者と現地踏査を行い、地域交通への影響を最小限に抑える規制計画を協議することが大切です。
