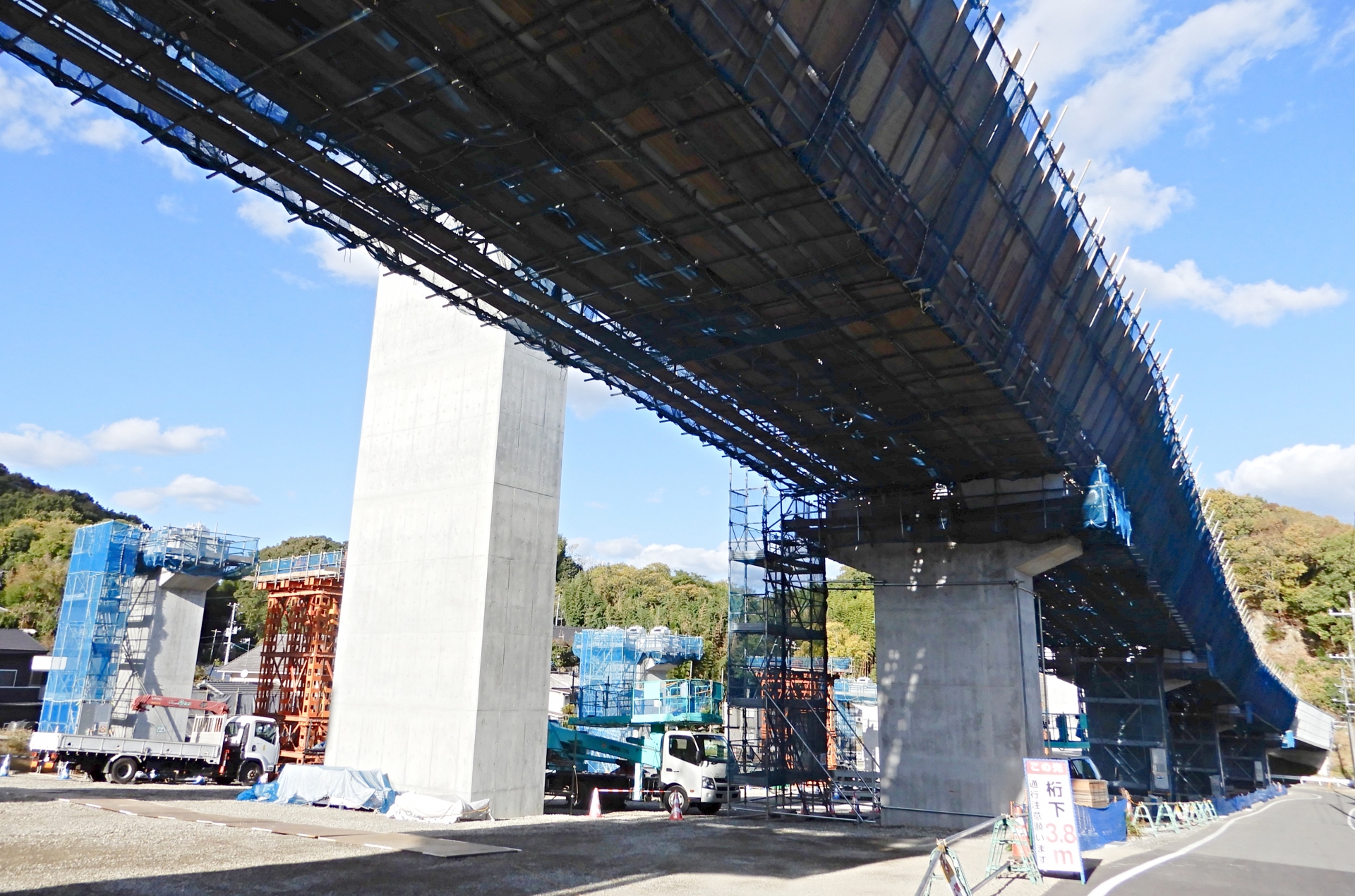

橋梁下部工は橋全体を支える極めて重要な構造物です。本記事では橋梁下部工の基礎知識や上部工との違いから、種類、施工の流れまでを網羅的に解説します。

この記事で分かること

• 橋梁下部工の基本的な役割と上部工との明確な違い
• 橋台や橋脚など下部工を構成する種類と構造
• 具体的な施工手順と工事全体の流れ
• 老朽化対策や維持管理における重要な注意点

安全な橋梁の維持管理に欠かせない耐震補強の重要性についても触れています。橋梁工事に関わる方や土木分野の知識を深めたい方に最適な内容となっています。

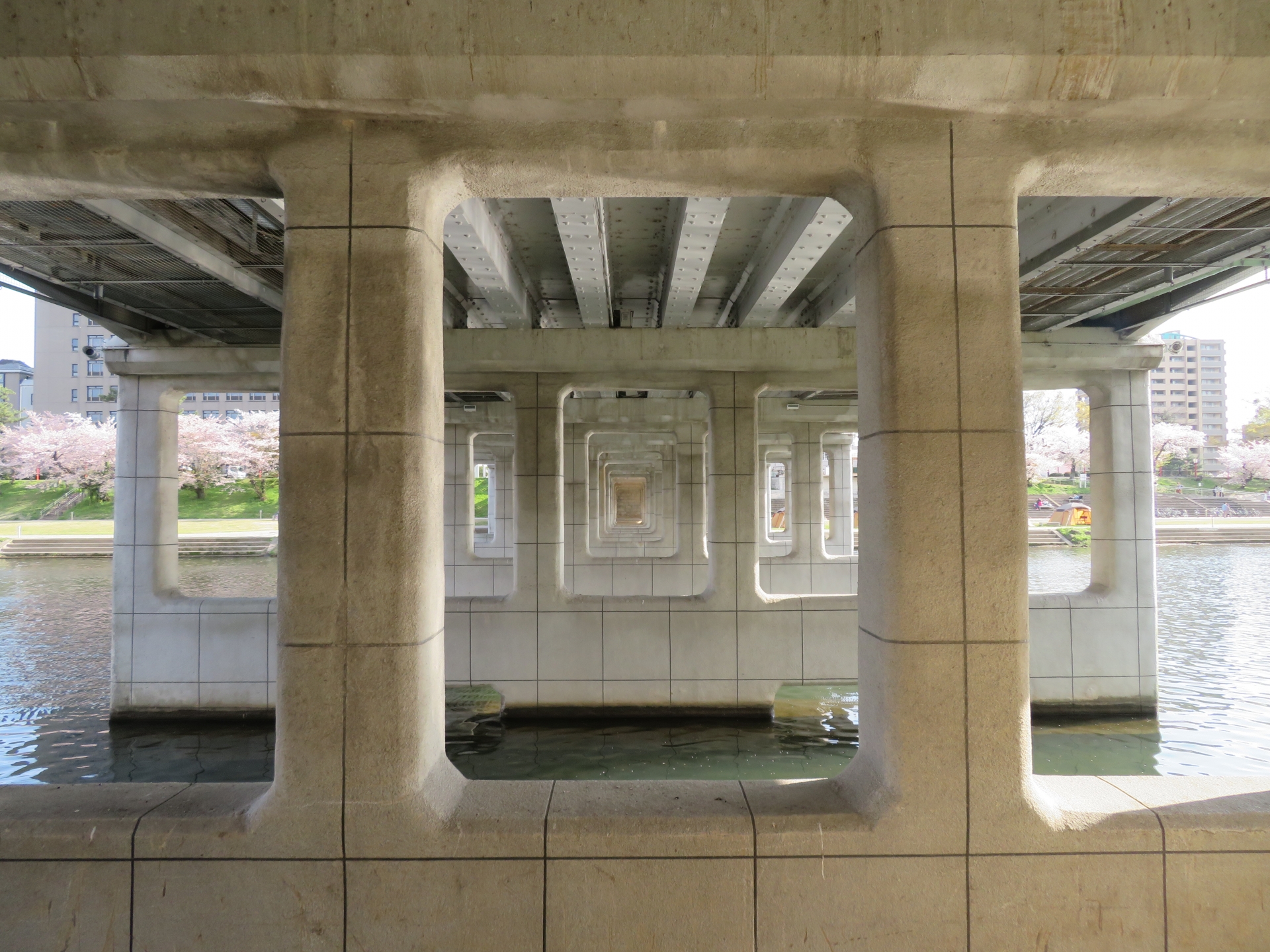

橋梁下部工とは？上部工との違いや基本の役割

橋梁下部工の基本概念を正しく理解することは、橋全体の構造や安全性を把握する第一歩となります。まずは下部工が担う根本的な機能と、対になる上部工との違いを解説します。

• 橋梁下部工の役割
• 上部工（じょうぶこう）との違い

土木工事の基礎知識として、各項目の詳細を順番にしっかりと確認していきましょう。

橋梁下部工の役割

下部工の役割は上部工から伝わる荷重を安全に地盤へ伝えることです。橋を通行する自動車や列車の重さだけでなく、地震や風などの自然外力も受け止めます。

土台が不安定であれば橋全体が崩壊する危険があるため、絶対的な強度が求められます。橋梁の寿命を左右する非常に重要な部分と言えるでしょう。

上部工（じょうぶこう）との違い

上部工は人や車が直接通行する橋桁などを指し、下部工は通行荷重を支える基礎部分を指します。目に見えやすい空間を渡す役割を持つのが上部工です。

地中や水面下で重さを支え続ける縁の下の力持ちが下部工という明確な違いが存在します。上部と下部が一体となって、初めて安全な橋を形成します。

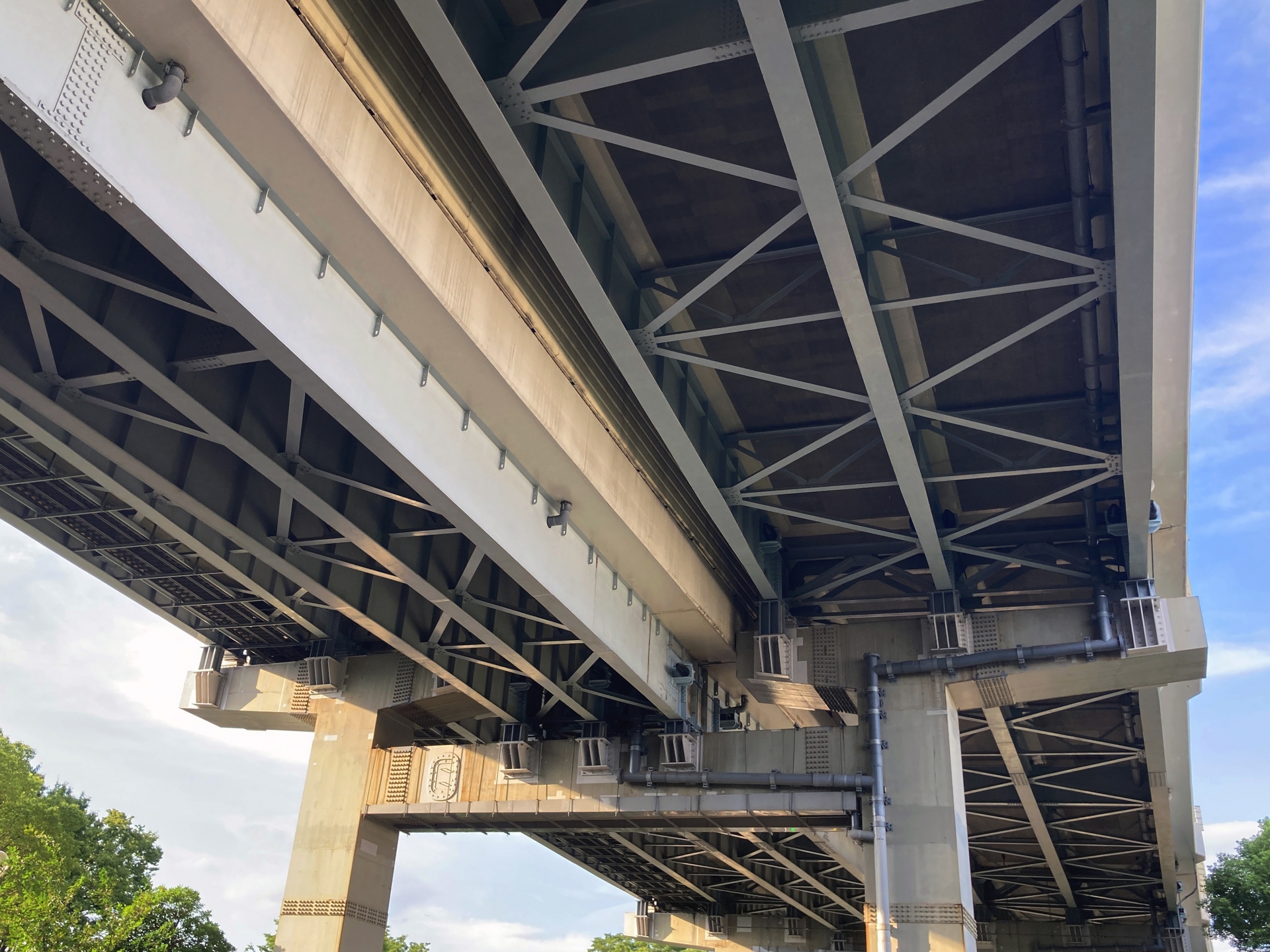

橋梁下部工を構成する主な種類と構造

下部工は橋の設置場所や地盤の状況によって複数の構造を組み合わせて作られます。本項目では下部工を構成する代表的な要素について解説します。

• 橋台とは
• 橋脚とは
• 基礎工（直接基礎・杭基礎など）

橋を支える仕組みを深く理解するために、各構造物の特徴と役割をそれぞれ詳しく確認していきましょう。

橋台とは

橋台は橋の両端に位置し、上部工の端部を支持する構造物です。橋と一般道路を接続する境界線の役割を果たします。

さらに、背後にある土砂が崩れないように押しとどめる土留め壁としての機能も併せ持っています。安定した走行を実現するためには、橋台周辺の地盤沈下を防ぐ入念な設計と精緻な施工が不可欠となります。

代表的な橋台の種類

現場の地盤や必要な高さによって形式を使い分けます。コンクリートの自重で安定を保つ重力式橋台は、支持層が浅い強固な地盤に適しています。

一方の逆T式橋台は鉄筋コンクリートで造られ、土圧に強く高さが必要な現場で重宝されます。地形の特性を正確に見極めた最適な選定が求められます。

橋脚とは

橋脚は橋の両端にある橋台の間に複数設置され、上部工を中間で支える柱状の構造物です。川の中や谷底などに立てられることが多く、水の流れや地盤の状況に合わせて円柱や矩形など様々な形状が採用されます。

長大な橋になるほど橋脚への負荷が高まるため、強風や激流に耐えうる極めて高い耐久性が求められる部分です。

橋脚の代表的な形状

設置する環境の制約が形状を決定づけます。市街地の高架道路などでは、地上の占有スペースを減らせるT型橋脚が多く選ばれます。

河川の内部に立てる場合は、水流の抵抗を最小限に抑えて洗掘を防ぐために、壁式や小判型の橋脚が採用されます。景観との調和を考慮してデザインされるケースも増えています。

基礎工（直接基礎・杭基礎など）

基礎工は橋台や橋脚のさらに下に位置し、荷重を直接地盤に伝える最下層の構造です。地盤が強固な場合は直接基礎が採用されます。

軟弱な地盤の場合は、硬い支持層まで深い杭を打ち込む杭基礎などが選ばれます。地質調査の結果に基づいて最適な工法を選定することが、橋梁全体の安全性を確保するための絶対条件です。

大規模工事で活躍するケーソン基礎

極めて規模の大きな橋梁や水深の深い現場ではケーソン基礎が活用されます。地上で構築した巨大な筒状の構造物を、内部を掘削しながら地中深くまで沈設する特殊な工法です。

施工の難易度とコストは高いものの、桁外れの支持力と耐震性を確保できるのが最大の強みと言えます。海峡をまたぐ長大橋などで不可欠な技術です。

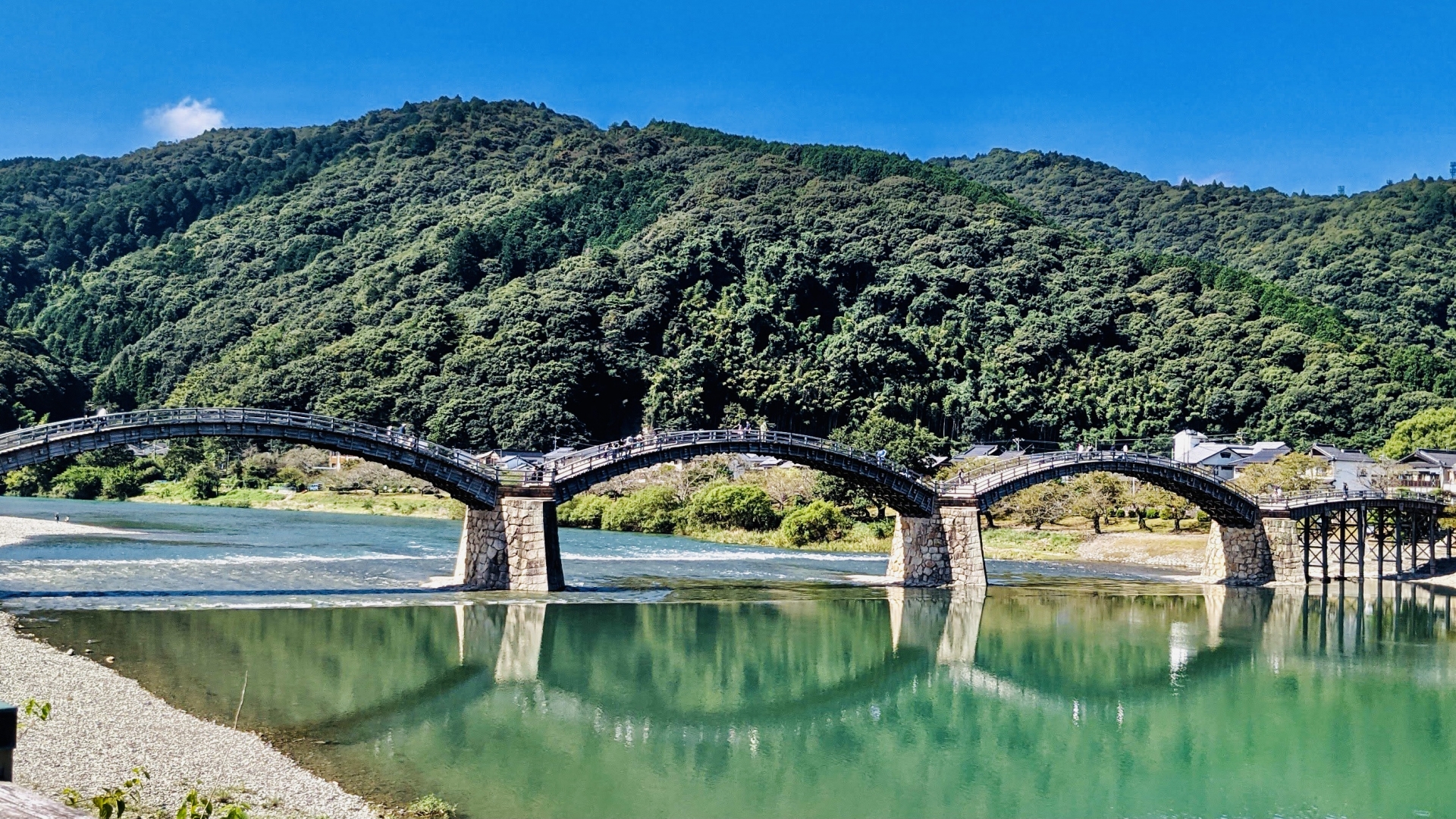

橋梁下部工における耐震補強と老朽化対策の重要性

高度経済成長期に建設された橋梁の多くが老朽化を迎え、大規模な地震への備えも急務となっています。本項目では下部工の維持管理について解説します。

• なぜ下部工の点検・補修が必要なのか
• 主な耐震補強工法（コンクリート巻き立て等）

社会インフラを守るための重要な対策について詳しく見ていきましょう。

なぜ下部工の点検・補修が必要なのか

下部工の損傷は橋全体の崩落という大事故に直結するため、定期的な点検と補修が欠かせません。常に風雨や河川の流水に晒されており、コンクリートのひび割れや内部鉄筋の腐食が進行しやすい環境にあります。

地中や水中の異常は発見が遅れやすいため、最新の技術を用いた専門的な調査で早期に劣化を特定することが必要です。

主な耐震補強工法（コンクリート巻き立て等）

既存の橋脚にコンクリートを巻き付けて厚みを増し、強度を高めるRC巻き立て工法が代表的です。また、鋼板を巻き付ける鋼板巻き立て工法や、炭素繊維シートを貼り付ける工法も広く採用されています。

現場の作業スペースや河川の条件に応じて最適な工法を選択し、地震の揺れによる倒壊を防ぐ強靭な構造へと改修します。

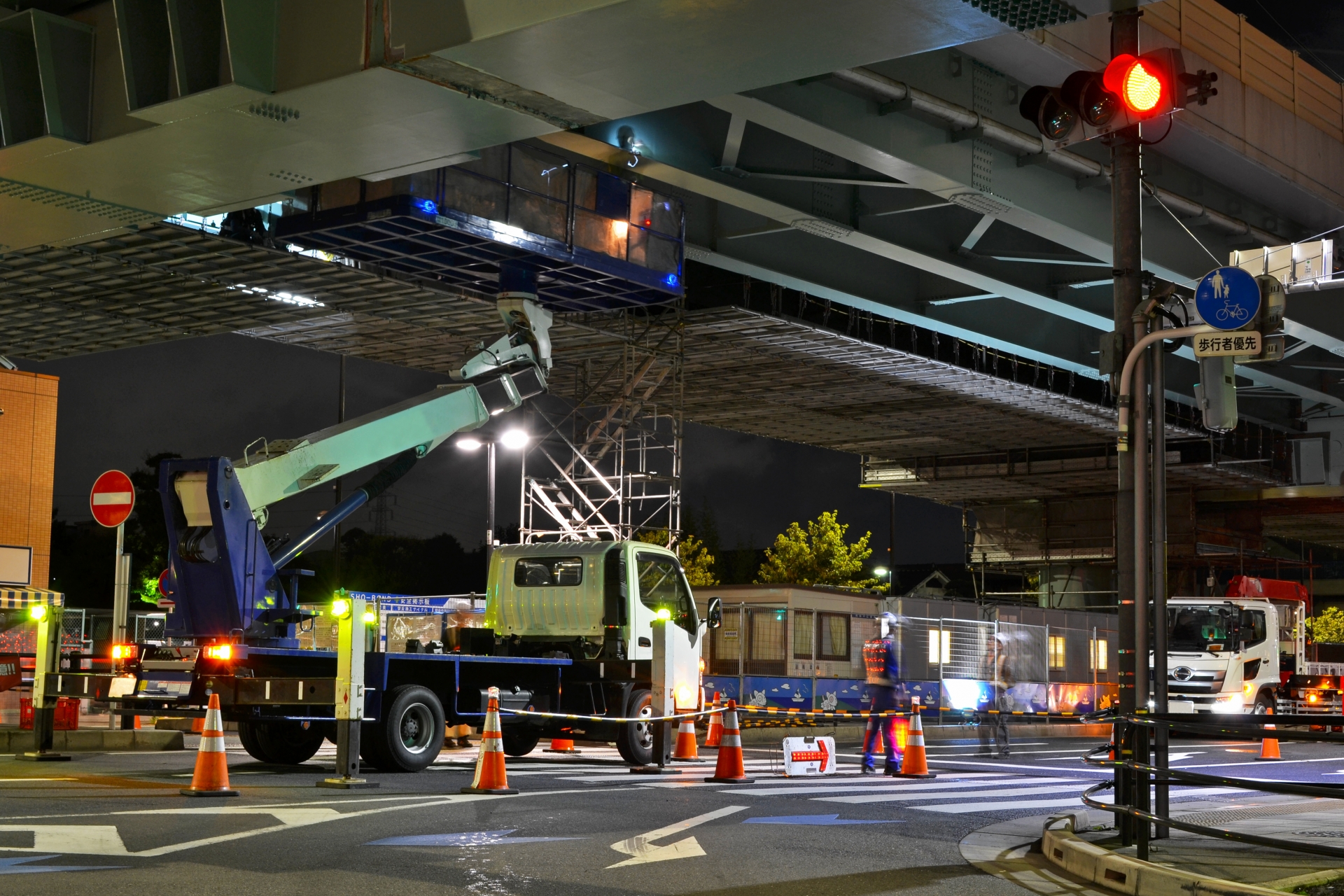

橋梁下部工の施工手順と工事の流れ

橋梁下部工の建設は、緻密な計画と順序立てた作業によって進められます。本項目では実際の施工手順と工事の全体的な流れについて詳しく解説します。

• 準備工・仮設工
• 基礎工の施工
• 橋台・橋脚の躯体工

安全かつ確実に土木工事を完了させるための各ステップを、順番に分かりやすく確認していきましょう。

1. 準備工・仮設工

最初に工事を安全に進めるための土台作りを行います。現場の測量や重機を搬入するための進入路整備が必須です。

河川内に橋脚を建設する場合は、水流を遮断するための仮締め切りを設置して作業空間を確保します。周辺住民への配慮や交通規制の準備も初期段階で行い、円滑な工事に向けた万全の体制を構築していきます。

測量におけるICT技術の導入

近年は測量作業においてICT技術の積極的な導入が進んでいます。ドローンやレーザースキャナーを活用した３次元測量で現地の地形を高精度にデータ化し、施工計画の策定に役立てます。

得られたデータで重機を自動制御することで施工精度が飛躍的に向上し、工期の短縮と安全性の確保を同時に実現することが可能になります。

2. 基礎工の施工

仮設工事の完了後、橋の土台となる基礎工に着手します。地盤を掘削し、地質調査のデータと実際の土質を比較しながら作業を進めます。

杭基礎の場合は、専用の重機を用いて強固な支持層まで正確に杭を打ち込みます。基礎がわずかでも傾けば橋全体に悪影響を及ぼすため、ミリ単位の精度が要求される極めて重要な工程です。

騒音・振動を抑える最新工法の活用

市街地や住宅密集地で杭基礎を施工する際は周辺環境への配慮が欠かせません。ハンマーで叩く従来の手法ではなく、油圧で杭を地中に静かに押し込む圧入工法など、騒音や振動を極力発生させない低公害型の技術が選ばれています。

近隣住民の生活環境を守りながら、確実に支持層まで基礎を到達させます。

3. 橋台・橋脚の躯体工

基礎が完成した後は、地上に姿を現す橋台や橋脚の本体を作る躯体工へ移行します。鉄筋を配筋図通りに精巧に組み上げ、周囲に型枠を慎重に設置します。

内部にコンクリートを流し込み、適切な養生期間を設けて十分な強度を発現させます。型枠を取り外して仕上がりを厳密に検査し、問題がなければ下部工の完成となります。

品質を左右するコンクリートの温度管理

巨大な橋脚の施工ではコンクリートが固まる際の発熱でひび割れが生じる温度応力の問題に直面します。これを防ぐために発熱の少ない特殊なセメントを採用したり、内部に冷却水を通すパイプを事前に埋め込んだりする厳密な温度管理が必須です。

将来的な塩害や劣化を防ぎ、強靭な構造物を造るための重要な技術となります。

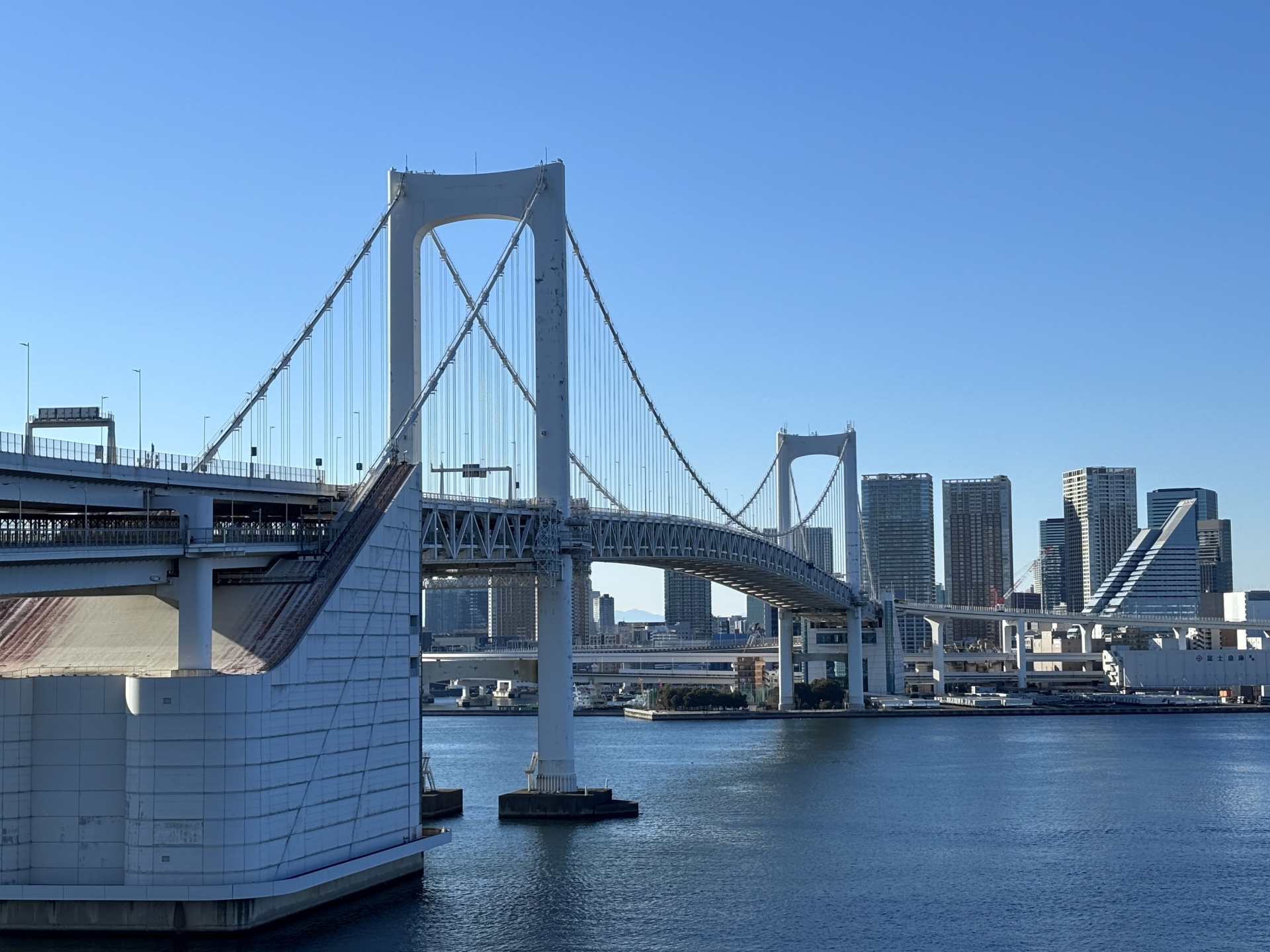

橋梁下部工の設計・施工および維持管理における注意点

下部工の品質は橋梁全体の寿命に直結するため、各段階で細心の注意を払う必要があります。本項目では設計から維持管理までの留意点を解説します。

• 事前の地盤・地質調査の徹底
• 河川環境・周辺環境への配慮と工程管理
• 目視しにくい隠れた劣化への警戒

長期的な安全性を確保するために不可欠なポイントを見ていきましょう。

 事前の地盤・地質調査の徹底

設計の初期段階で最も重要なのが正確な地質調査です。ボーリング調査などで土質や地下水位を正確に把握しなければ、適切な基礎工法を選定できません。

不十分な調査に基づいて施工を進めると、将来的な不等沈下や傾斜の原因となります。現地の地盤特性を完全に理解し、余裕を持たせた安全な構造設計を行う必要があります。

河川環境・周辺環境への配慮と工程管理

河川での工事は出水期を避けて計画を立てるなど、自然環境の制約を強く受けます。天候不良による工期の遅れを防ぐための柔軟な工程管理が欠かせません。

さらに、重機の騒音や振動が周辺環境を脅かさないよう、徹底した対策と事前の説明が求められます。環境保護と工事の進捗を確実に両立させる高度なマネジメントが必要です。

目視しにくい隠れた劣化への警戒

下部工は大部分が地中や水中に存在するため、通常の巡回では劣化の兆候を見逃すリスクが伴います。洗掘による基礎の露出や、塩害による内部鉄筋の腐食は外から判断しにくいのが難点です。

潜水士による水中調査や非破壊検査技術を積極的に活用し、見えない部分の異常を早期に発見する強固な維持管理体制が求められます。

橋梁下部工に関するよくある質問（FAQ）

橋梁下部工について寄せられる疑問の中から、特に関心の高い項目をピックアップして回答します。専門的な内容を分かりやすく整理しました。

• 下部工に使用される主な材料は？
• 橋梁下部工の耐震補強や点検の目安となる時期はありますか？
• 古い橋梁下部工の調査や点検、補修設計だけを依頼することは可能ですか？

下部工に使用される主な材料は？

現在建設されている橋梁下部工の大部分は鉄筋コンクリートで造られています。圧縮に強いコンクリートと引っ張りに強い鉄筋を組み合わせることで、巨大な荷重に耐える強度を実現しています。

地盤が極端に軟弱な場所や特殊な条件下では、軽量で強靭な鋼製橋脚が採用されるケースもあり、状況に応じて材料を適切に使い分けています。

橋梁下部工の耐震補強や点検の目安となる時期はありますか？

日本の法令では、すべての橋梁に対して５年に１回の頻度で近接目視点検を行うことが義務付けられています。法定点検の結果に基づいて補修や耐震補強の計画が立案されます。

ただし、過去に大きな地震を経験した地域や、海岸沿いで塩害が進行しやすい環境では、規定の期間を待たずにより頻繁な調査を行うのが理想的です。

古い橋梁下部工の調査や点検、補修設計だけを依頼することは可能ですか？

調査や補修設計のみの依頼は十分に可能です。建設コンサルタント会社は施工を行わず、点検業務や最適な補修工法の提案に特化しています。

第三者の客観的な視点で劣化状況を正確に診断し、予算に応じた合理的な長寿命化計画を策定します。専門家の知見を活用することで効率的な維持管理が実現するでしょう。
