巨大地震から命とインフラを守る「落橋防止装置」とは？橋の下で働く“命綱”

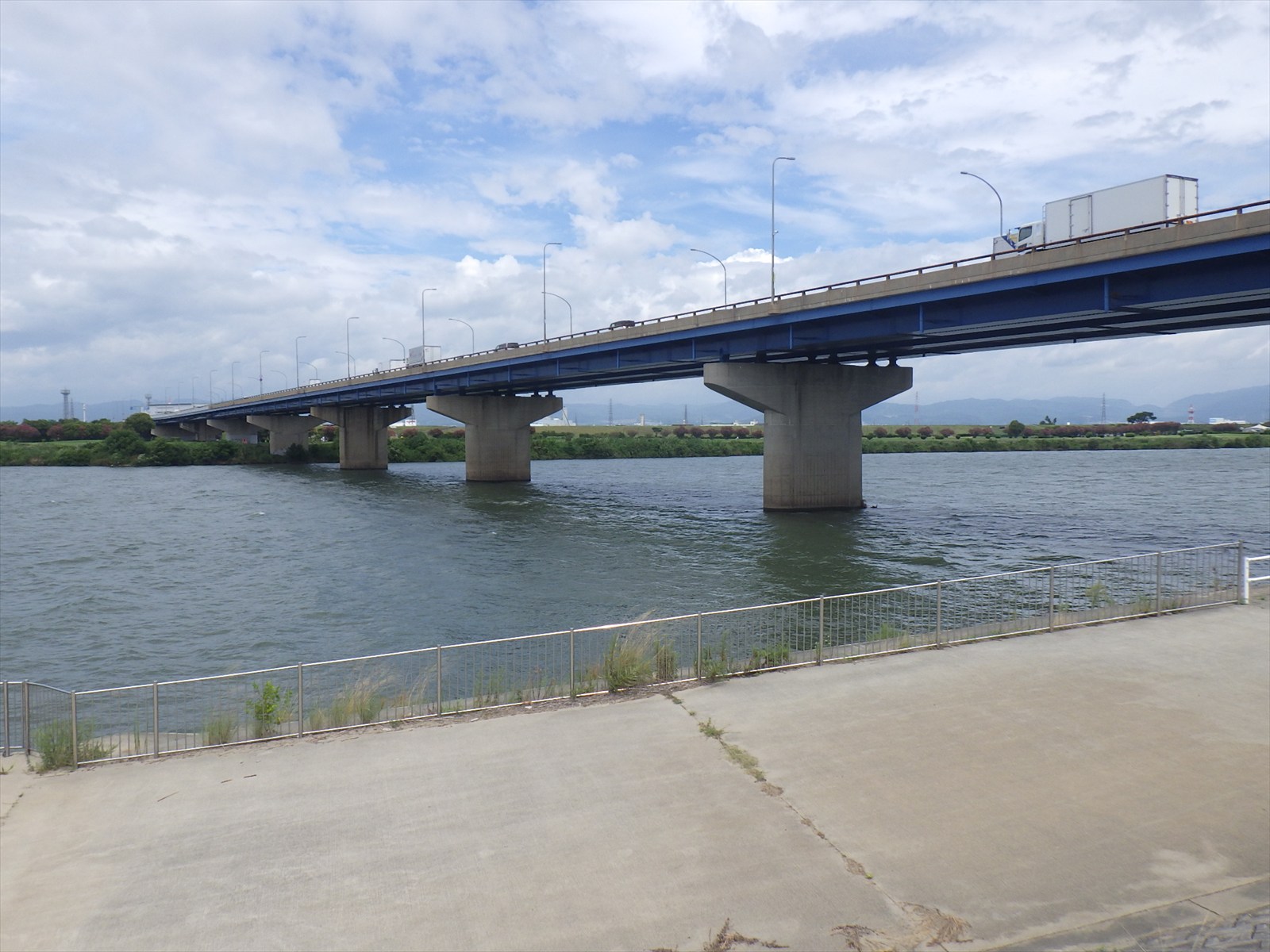

普段私たちが何気なく車で、あるいは徒歩で利用している橋。橋を渡ることで河川や海、谷、他の道路等をまたいで目的地へスムーズに移動できるのは、インフラとしての橋が機能しているからです。
しかし、巨大な地震が襲ってきたとき、その橋は本当に安全なのでしょうか。先日発生した熊本地震（2026年7月）は読者の皆様の記憶に新しいと思いますが、このような地震発生の報道に毎年のように接する我々としては、非常に関心が高まるところです。
阪神大震災（1995年1月）など、過去の大きな震災では地震の激しい揺れによって橋の桁がズレ落ちてしまう「落橋（らっきょう）」という現象が多数発生しました。橋桁が落ちると橋の上の通行が不可能になり、更に落ちた橋桁が橋の下に位置する道路やそこを通行する車、建っている家屋などを押し潰し、多数の死傷者が発生します。それだけに留まらず、火事など別の災害の引き金になり更に被害が拡大するなど、事態は悪化の一途をたどります。
そうした最悪の事態を防ぎ、過去の悲劇を繰り返さないために、橋の目立たない場所に設置されているのが「落橋防止装置（らっきょうぼうしそうち）」と呼ばれる装置です。今回は、普段はあまり目にする機会がないこの装置の仕組みと、災害時に果たす重要な役割についてご紹介します。
そもそも橋はどのように架かっているのか？
落橋防止装置の役割を知るためには、まず橋がどのような構造で架かっているかを簡単に知っておく必要があります。

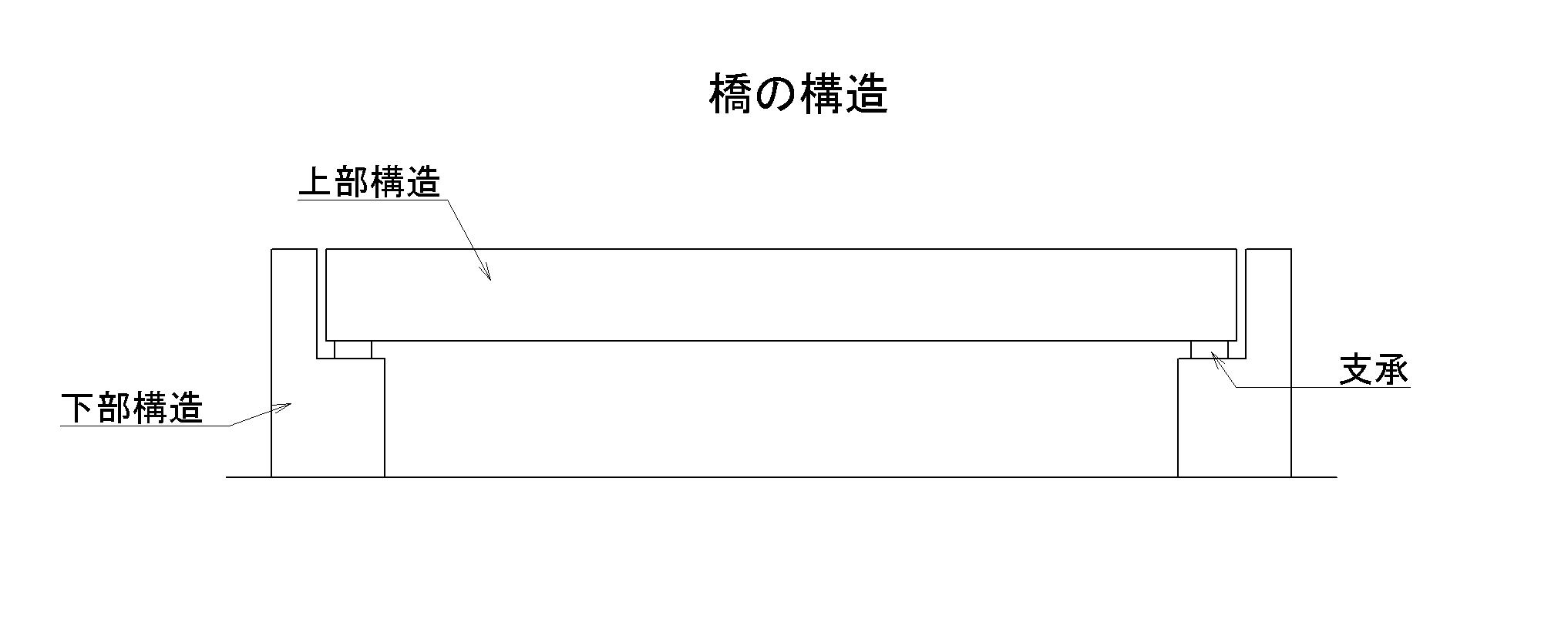

橋は大きく分けて、下記2つの構造でできています。
(1) 上部構造 … 人や車が通る道路面（橋桁）
(2) 下部構造 … 上部構造を支える土台（橋台・橋脚）
実際の橋においては、上部構造が支承（ゴム製もしくは金属製のクッション）を挟んで、下部構造の上に置かれる状態で設置されているケースがほとんどです。上部構造が落ちないようにするには支承を挟まず、上部構造も下部構造も繋げてガチガチに固めてしまえばよいとつい私たちは考えてしまいますが、日常的な交通による振動の衝撃を逃がしたり、熱による素材の伸縮に対応するためにあえて固定しすぎない構造になっているのです。しかし、想定を超える大地震が発生すると、激しい揺れによってこの支承が破壊されて機能が大きく損なわれ、上部構造が下部構造から大きくズレて落下してしまう危険が生じます。
落橋防止装置が持つ「3つの防護壁」

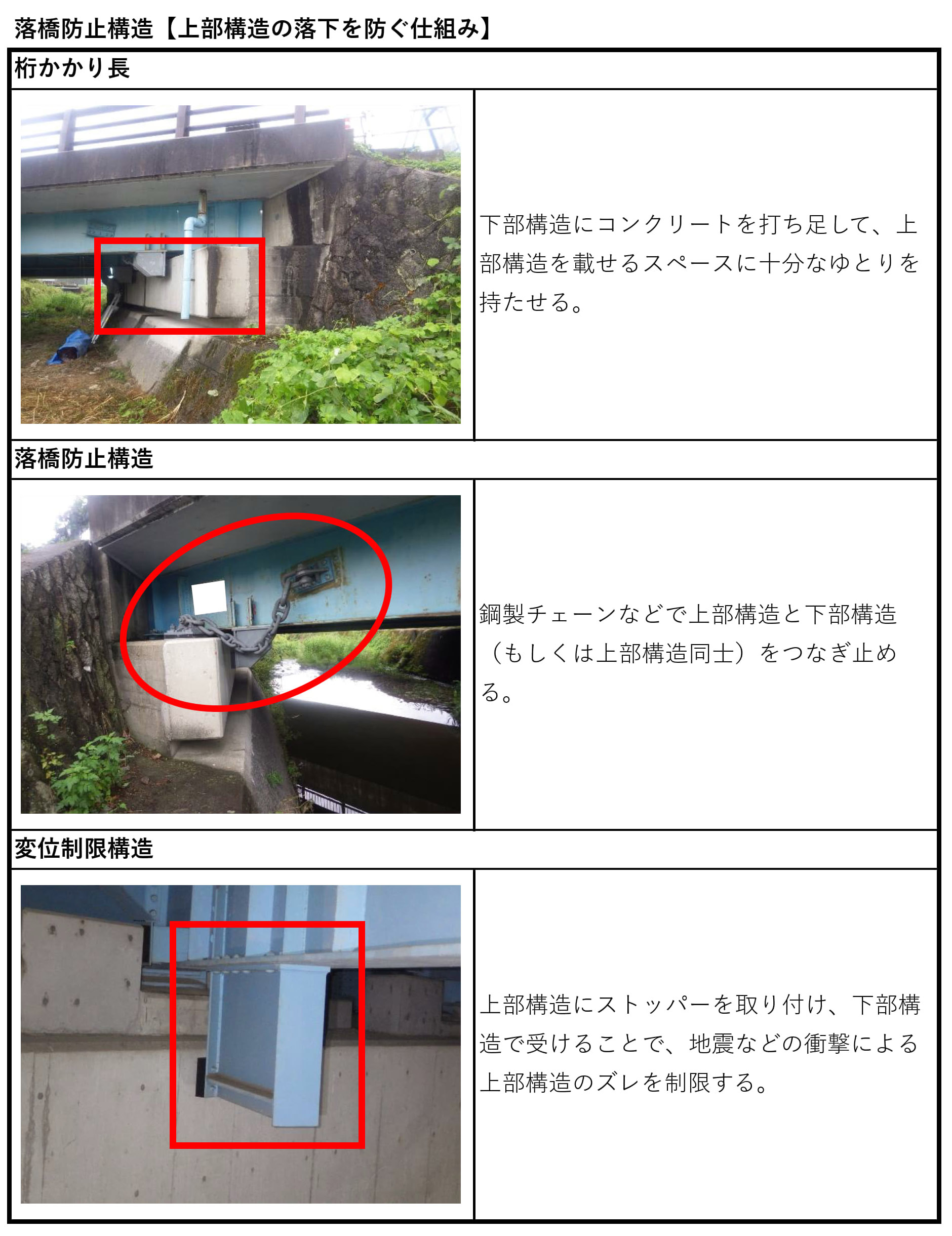

落橋防止装置は、単一の金具だけを指す言葉ではありません。橋が落ちるのを多重に防ぐシステム全体のことを指します。主に以下の3つのアプローチ（システム）で橋を守っています。
下部構造（橋台・橋脚）の上に上部構造（橋桁）を乗せるスペースに十分なゆとり（幅）を持たせる対策です。揺れによって多少ズレたとしても、端部が引っかかって落ちないように設計上の余白を作ります。
(2) 物理的なすっぽ抜けを防ぐ（落橋防止構造）
上部構造（橋桁）と下部構造（橋台・橋脚）、あるいは隣り合う上部構造（橋桁）同士を強固な鋼製チェーンやPC鋼線（高強度のワイヤー）でつなぎ留めます。イメージとしては、船を繋ぎ止めるロープのような存在です。大きく揺れても、この“命綱”がピンと張ることで脱落を阻止します。
(3) 大きな横滑りを止める（変形制限装置・変位制限構造）
下部構造（橋台・橋脚）の上などに頑丈な突起（コンクリートや鋼製のブロック）を設置し、上部構造（橋桁）が一定以上ズレようとした時にぶつかって止まるようにストッパーをかけます。
このような、「ゆとりを持たせる」「チェーン・ワイヤーで繋ぐ」「ストッパーをかける」3種類の対策を、1種類、もしくは2種類以上重ねておこなうことによって、極限の揺れの中でも橋が下に落ちないようガードしています。
災害時に落橋防止装置が果たす「本当の役割」
地震などの災害時において、落橋防止装置が機能することには、単に橋という「物」を壊さないこと以上に重要な意味があります。
(1) 避難と「救急・支援ルート」の確保（緊急輸送道路を守る）
大規模災害が発生した際に、被災地への救助隊の派遣や物資の輸送、傷病者の搬送を行う道路は「緊急輸送道路」として指定されています。もし、この緊急輸送道路のルート上にある橋がたった1箇所でも落橋してしまえば、そこから先の物流や救助活動は完全にストップしてしまいます。落橋防止装置は、発災直後の「命を繋ぐルート」を死守する役割を担っているのです。
(2) 二次災害（橋直下への被害）の防止
高速道路や跨線橋（線路上をまたぐ橋）が下に落ちた場合、下を通行している車や電車、周辺の建物、通行人を巻き込む甚大な被害につながります。落橋を防ぐことは、直下の安全を保護する二次災害の防止策でもあります。
(3) 早期の復旧を可能にする
橋が完全に下に落ちてしまうと、撤去作業から再構築までに数ヶ月から数年の歳月と莫大な費用がかかります。しかし、落橋防止装置によって「脱落せず、橋脚の上に留まった状態」を維持できれば、補修や補強工事によって比較的早期に通行を再開することが可能です。
おわりに：目立たないけれど、地域を守り続ける技術
落橋防止装置は、普段ドライブや散歩をしているときには橋の横面や裏側に隠れており、目で見て確認する機会はめったにありません。しかし、過去の震災の教訓から技術開発と耐震補強が進められ、今も全国の橋で進化を続けているのです。
私たちは地域の皆様が安心して暮らせるよう、橋の劣化状態を診断しています。その結果を受け、地震の規模をシミュレーションした上で、最適な落橋防止装置の設計や見直しが行われています。
今度橋を渡るときには、「足元では目立たない技術者たちの工夫が、地域の安全を支えているんだな」と、少しだけでも思い出していただければ幸いです。
