コラム
鉄筋コンクリートの心臓部：「鉄筋」の基礎知識
鉄筋工事は、建物の安全性を100年単位で支える極めて重要な工程です。
鉄筋施工技能士の視点から、現場で必須となる「生きた知識」を体系的に解説します。コンクリートを打設すれば見えなくなる場所だからこそ、プロとしての真価が問われるのです。
1.鉄筋コンクリート（RC）の仕組み：なぜ「鉄」と「コンクリート」なのか？
鉄筋コンクリート（RC）が「最強のペア」と呼ばれる理由は、性質の異なる2つの材料が互いの弱点を完璧に補い合っているからです。
鉄筋とコンクリートの性質比較
|
特性 |
コンクリート |
鉄筋（鉄） |
|
得意な力 |
圧縮力（押しつぶす力）に極めて強い |
引張力（引きちぎる力）に強い |
|
苦手な力 |
引張力に弱く、脆い |
圧縮力で座屈（曲がり）しやすい |
|
熱への反応 |
火災に強く、熱を伝えにくい |
高温で強度が急激に低下する |
|
耐久性の鍵 |
強アルカリ性で内部を保護する |
酸素や水に触れると錆びる |
納得の核心ポイント：100年の耐久性を生む「化学」と「物理」
この組み合わせが成立する決定的な理由は、単なる強度の補完だけではありません。
| 1．科学的な守護：不動態皮膜 | 2．物理的な一致：熱膨張率 |
|

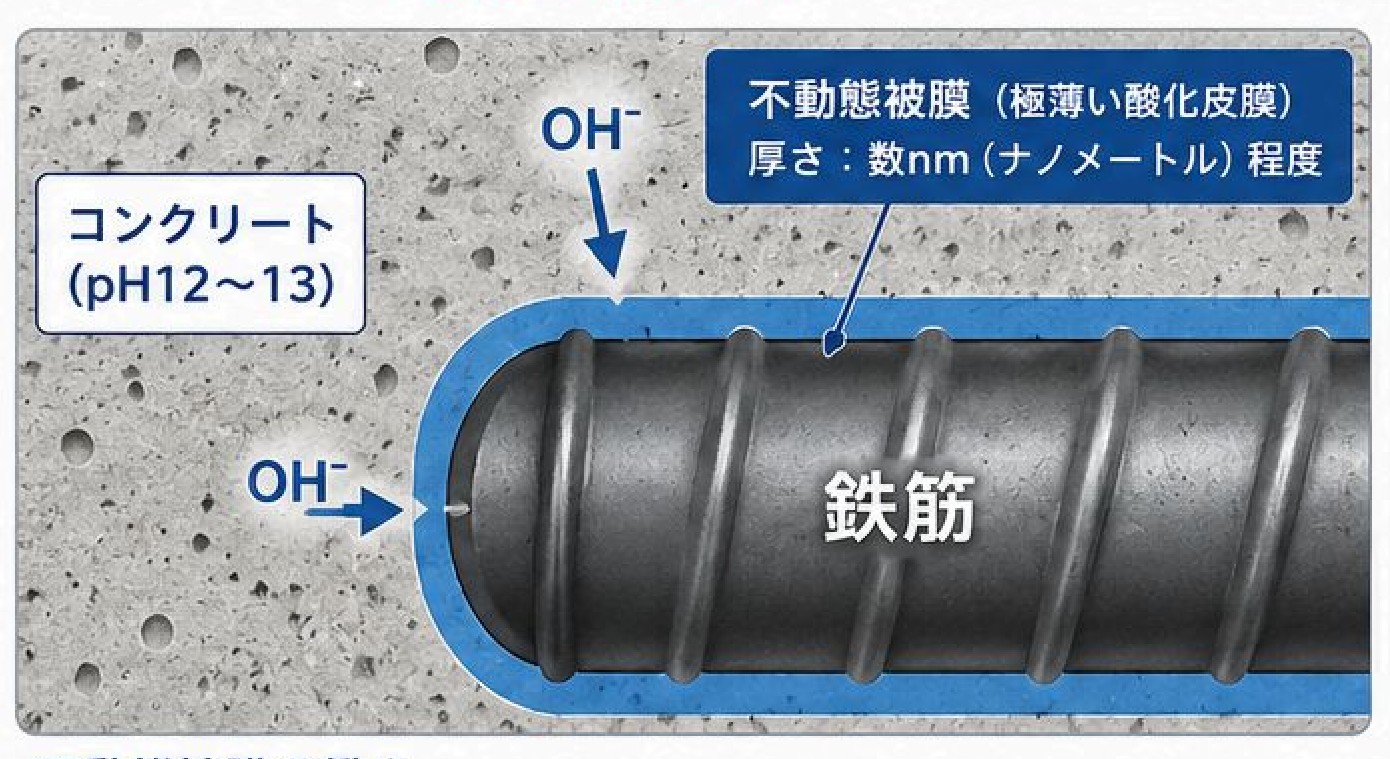

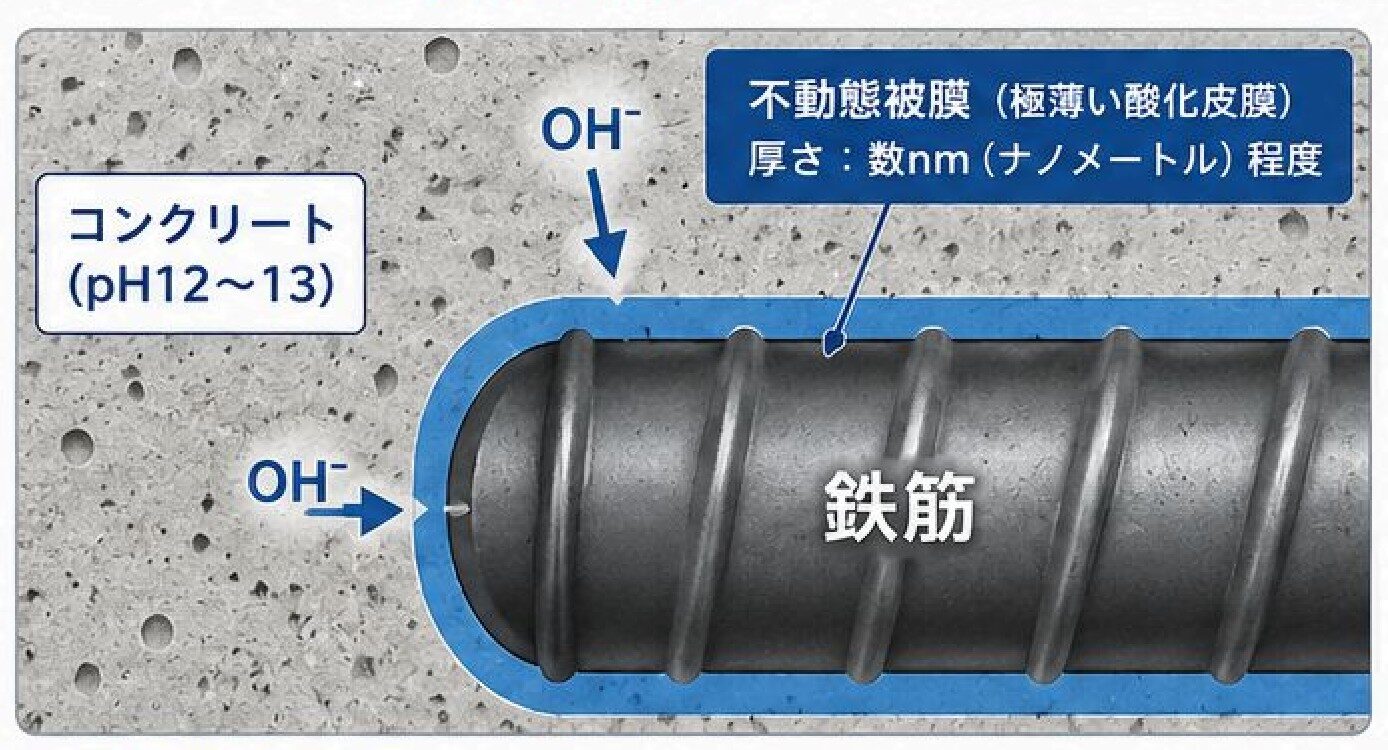

コンクリートはpH12～13と言う強いアルカリ性を持っています。これにより、鉄筋表面には「不動態被膜」と言う極薄い酸化被膜が形成され、錆から守られこの被膜こそが建築物の寿命の源です。
不導体態被膜の働き コンクリートの強アルカリ環境下で、鉄筋表面に緻密で安定した酸化被膜が形成され、酸素や水素の侵入を防ぎ鉄の腐食(錆)をよくせいします。 |

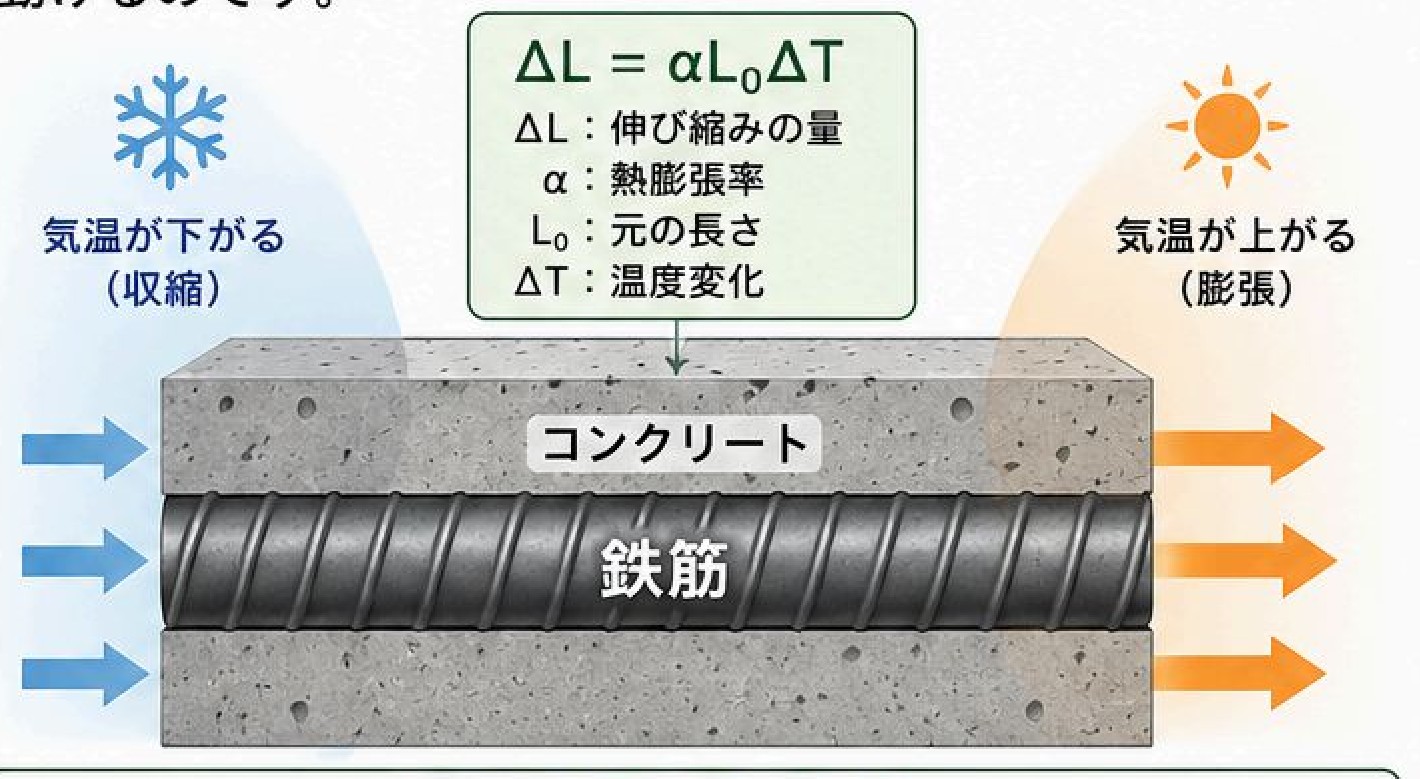

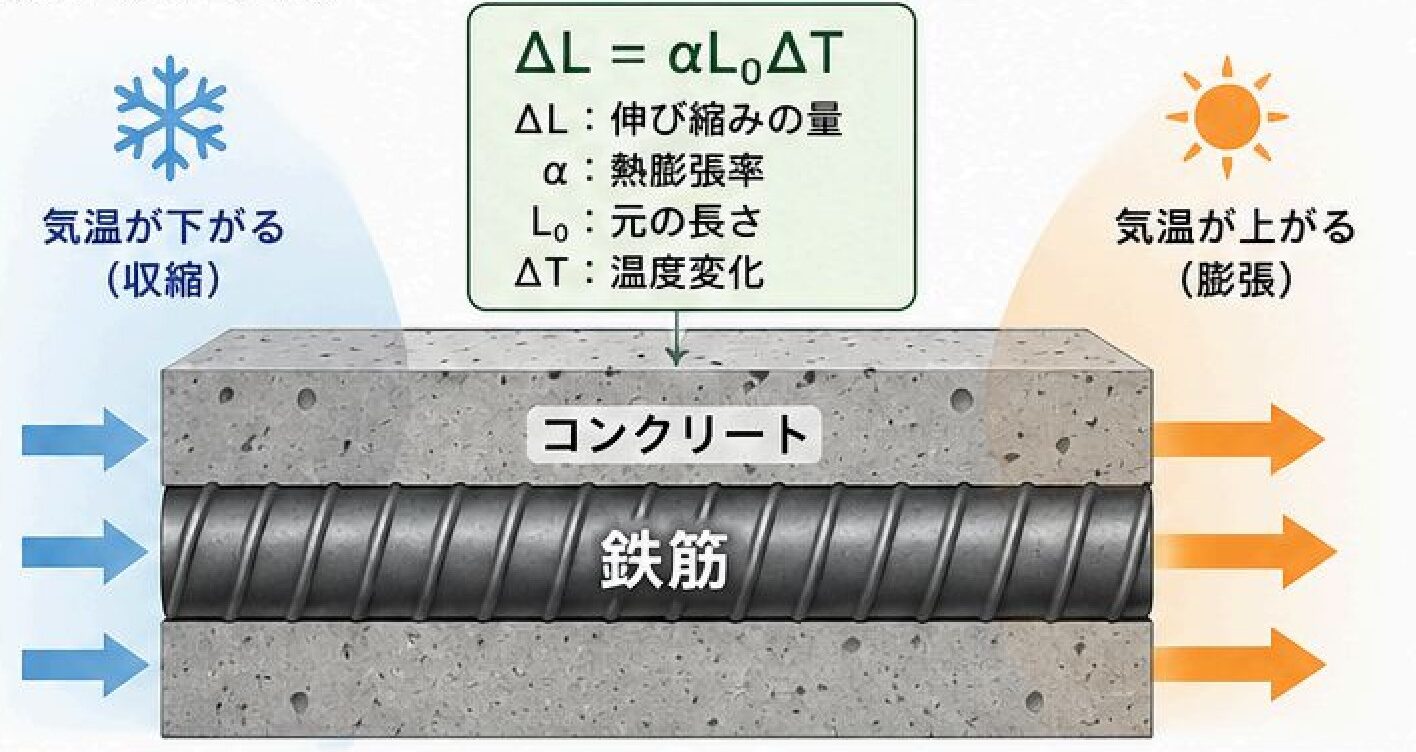

鉄とコンクリートは熱膨張率がほぼ等しい(ΔL＝αL₀ΔT)と言う奇跡的な相性を持っています。気温の変化で伸び縮みしても、内部で剥離することなく一体となって動けるのです。

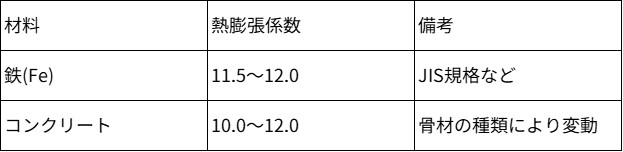

熱膨張率の比較(代表値)
|
|
鉄(Fe)+酸素(O₂)⇒酸化鉄の極薄い被膜(不動態被膜) これが壊れない限り、錆は進行しない。 |
両者の熱膨張率はほぼ等しい為、温度変化による伸縮が内部で調和し、剥離やひびわれがおきにくい。 |
|
化学的な守護(不動態被膜)と物理的な一致(熱膨張率の近さ) この２つが、 鉄筋コンクリート構造の耐久性と信頼性を支える「奇跡的な相性」 |
|
しかし、空気中の二酸化炭素によってコンクリートのアルカリ性が失われる「中性化（カーボンネーション）」が進むと、この防錆効果が消え鉄筋が錆びて膨張し、建物は「寿命」を迎えます。
材料の性質を理解したところで、次は実務で必須となる「呼び名」や「規格」の読み解き方に進みましょう。
2.鉄筋の呼び名と規格をマスターする：D径とSD記号
現場で飛び交う記号は、鉄筋の太さと強さを表す世界共通の言語です。プロは搬入された鉄筋が、事前に工場で作成された「加工帳（かこうちょう）」の通りであるかを厳格に確認します。
鉄筋径（D径）の分類と用途
「D」は異形棒鋼（Deformed bar）を指し、数字は公称直径（mm単位）を表します。
|
呼び名（径） |
主な用途 |
特徴 |
|
D10 ・ D13 |
住宅の基礎、スラブ（床板）、壁の補強など |
加工性に優れ、補助的な補強材として多用されます。 |
|
（細径） |
||
|
D16 ・ D19 |
中層マンションの柱や梁、主要な構造体 |
建物の骨格を支える主役です。 |
|
（中径） |
||
|
D22 〜 D51 |
高層ビルの主筋、橋梁、ダム、高速道路などの大型土木構造物 |
JIS規格ではD51まで定義されており、巨大な荷重を支える箇所に使用されます。 |
|
（太径・特大径） |
鋼種（SD記号）と降伏点
「SD295」や「SD490」といった数字は「降伏点（材料が永久変形を始める強さ）」を指します。
|
規格 |
内容 |
|
SD295 |
一般的な建築物で最も標準的な強度。 |
|
SD345〜SD490 |
高層ビルや特殊な構造など、より高い強度設計が求められる部位で使い分けられます。 |
ベテランの視点：太ければ良いわけではない
設計上の視点では、コストだけでなく「施工性」とのバランスが重要です。過剰に太い鉄筋を配置すると、鉄筋同士の隙間が狭まり、コンクリートが隅々まで行き渡らなくなる（ジャンカの原因）リスクが生じるからです。
規格を理解したところで、次は鉄筋の「見た目」に隠された機能について説明します。
3.鉄筋の形状と役割：「節」と「リブ」の重要性
現代の主流である「異形棒鋼」の表面には、節（ふし）リブと呼ばれる凹凸があります。これらは単なる模様ではなく、コンクリートとの一体化に不可欠な機能です。
|
項目 |
内容 |
|
付着強度のメカニズム |
鉄筋の表面にある凹凸（節・リブ）がコンクリートとガッチリ噛み合うことで、強い「付着強度」が生まれます。 |
|
実務上のリスク |
付着力が不足すると、大きな地震力がかかった際に鉄筋がコンクリートから抜けてしまう「付着割裂（ふっちゃくかつれつ）破壊」を招く危険性があります。 |
形状の役割を理解したら、次は現場管理者が最も頭を悩ませる「錆（さび）」の判断基準について解説します。
4.現場での品質ジャッジ：錆（さび）の許容範囲と対処法
鉄筋は雨や湿気で容易に錆びますが、プロは「付着性能」と「構造性能」を基準に冷徹にジャッジします。JIS G 3112:2020 第9項（外観）では「使用上有害な欠点があってはならない」と定義されています。
錆の状態と判断基準
|
錆の段階 |
判断基準 |
対応策 |
JIS規格上の扱い |
|
軽度（赤錆） |
表面が赤茶色。触っても崩れず、形状が明瞭。 |
そのまま、または軽い清掃で使用。 |
有害な欠点とみなされない。 |
|
中度（鱗状） |
表面がザラつき、錆が層状（浮き錆）になっている。 |
高圧水洗やワイヤブラシでの除去。 |
付着力低下の恐れがあり処置が必要。 |
|
重度（断面欠損） |
鉄筋が細くなっている、または膨張して剥離。 |
交換または補強（設計者と協議）。 |
「有害な欠点」に該当。使用不可。 |
プロのアドバイス：錆以外の「敵」にも注意せよ
現場で注意すべきは錆だけではありません。泥、油、ペンキ、そして硬化したモルタルのカスなどは、鉄筋とコンクリートの付着を著しく阻害します。これらが見られる場合は、ワイヤブラシ等で徹底的に清掃させることが現場管理の基本です。
材料の品質を確保したら、いよいよ組み上げの最終確認である「配筋検査」の急所に移ります。
5.施工と検査の急所：配筋検査チェックリスト
配筋検査は、コンクリートを流し込む前の「最後の砦」です。初心者は以下の数値を暗記し、コンベックス（メジャー）を持って臨んでください。
|
検査項目 |
基準・仕様 |
概要・実務上のリスク |
|
かぶり厚さ（最重要） |
一般大気中（柱,壁）：40mm以上 |
コンクリート表面から鉄筋までの最短距離のこと。 |
|
水中・土中部（底面等）：70mm以上 |
水中・土中ではコンクリートの中性化は進行しにくいが、補修できない場所にあるため維持管理を考慮して割り増しを含んだ値になっている。 |
|
|
鉄筋の間隔（ピッチ） |
図面の指示通り |
図面の指示通り（例：@300＝300mm間隔など）網目が均一に並んでいるか。 |
|
定着の長さ（継手） |
設計で定められた長さ |
鉄筋同士をつなぐ際の「重なり（ラップ）」が、規定の長さをしっかり確保しているか。 |
|
金物類 |
アンカーボルト・ホールダウンなど |
構造物と土台を繋ぐ重要な金物が、正しい位置に垂直に固定されているか。 |
|
※かぶり厚は「道路橋示方書・同解説 Ⅳ下部構造編H29」より |
||
正しい施工には効率的な道具も欠かせません。最新の技術動向へ目を向けてみましょう。
6.作業効率化の最新ツール：鉄筋自動結束機
伝統的な結束作業は「ハッカー」と呼ばれる手動工具を用いた職人技でしたが、深刻な人手不足と高齢化を背景に、鉄筋自動結束機（MAX、マキタ、エドマなど）が普及しています。
|
項目 |
メリット・効果 |
|
驚異のスピード |
1箇所の結束が約0.5秒で完了し、ハッカーによる手作業を圧倒します。 |
|
身体的負担の軽減 |
中腰での作業を減らす「ウォーカーモデル」も登場し、労働環境が改善。 |
|
品質の均一化 |
誰が作業しても一定の締付強度が保たれ、結束線の「ヒゲ（突き出し）」を抑えることで、かぶり厚さの確保にも寄与します。 |
|
NETIS登録のメリット |
MAX社の製品などは国土交通省の「NETIS」に登録されています。これは公共工事の入札において加点対象となるため、企業戦略としても導入価値が高いツールです。 |
本ガイドのまとめとして、実務に臨むマインドセットを振り返りましょう。
7.まとめ｜実務の土台を作るために
鉄筋は「コンクリートに隠れて見えなくなる」からこそ、施工時の品質管理が建物の安全性を100年支える誇り高い仕事であることを忘れないでください。
JIS G 3112は我々のバイブルであり、現場で示す数値は信頼の盾となります。ひとつひとつの結束、1mmのかぶり厚さへのこだわりが、目に見えない信頼の土台を作るのです。
