橋梁の長寿命化と安全な交通網の維持には、適切な排水設備の管理が欠かせません。雨水が橋の上に溜まると、交通事故の誘発や構造物の早期劣化を招く恐れがあります。定期的な点検と早めの補修工事が、橋全体を守る第一歩となります。

本記事では、排水設備の基礎知識から具体的な劣化リスクや対策までを詳しく解説します。

この記事で分かること

• 橋梁排水設備の役割と重要性
• 排水を担う主な設備の種類と仕組み
• 排水不良が引き起こす深刻な劣化リスク
• 設計や維持管理における注意点と対策

橋梁の排水設備とは？果たす役割と重要性

雨水や雪解け水を速やかに橋の外へ排出することが、排水設備の最大の役割です 。 路面に水が滞留すると道路利用者に危険が及ぶだけでなく、橋梁そのものの寿命を縮めてしまいます。 本項目では、排水設備が果たす重要な役割として以下の要素を解説します 。

・路面滞水による交通事故の防止

・橋梁構造物の劣化・腐食の防止

排水機能の役割を正しく理解し、維持管理の重要性を再確認していきましょう 。



路面滞水による交通事故の防止

路面の水たまりは、車両のハイドロプレーニング現象を誘発する最大の要因です 。 タイヤと路面の間に水が入り込むことでハンドル操作やブレーキが全く効かなくなり、深刻な多重事故に発展する恐れがあります 。

くわえて、夜間には水に濡れた路面が対向車のヘッドライトを鏡面反射させ、ドライバーの視認性を著しく低下（白線が見えなくなる、眩惑されるなど）させます 。 さらに冬場においては、滞留した水が凍結してブラックアイスバーンを形成し、スリップ事故の危険性を急激に高めるでしょう 。

こうしたリスクは車両だけでなく、歩行者や二輪車にとっても転倒や水しぶきの被害を受ける原因となります 。 降った雨を速やかに橋の外へ流し去る機能は、利用者の命と安全な交通網を死守するために必要不可欠な要素と言えます 。

橋梁構造物の劣化・腐食の防止

滞留した雨水がコンクリートの微細な隙間（ひび割れなど）から浸透すると、内部の鉄筋まで水分が到達してしまいます 。 内部に達した水分は鉄筋の腐食（サビ）を発生させ、膨張した鉄筋が周囲のコンクリートを内側から押し出す（爆裂現象）原因となります 。

また、コンクリート内にアルカリ骨材反応（ASR）を起こす反応性骨材が存在した場合、水分が供給されることで生成ゲルが吸水・膨張し、異常膨張によるひび割れを引き起こす主要な要因にもなるでしょう。

さらに、鋼製の部材においても、湿潤状態が長く続くことで塗膜の劣化部（ピンホールや微細な欠陥など）から水分が侵入し、鋼材の腐食（サビ）が急激に進行します 。

このように水分を素早く遠ざけることは、結果として橋梁全体の耐久性を保ち、莫大な架け替えコストの発生を未然に防ぐことにつながります 。 橋梁の長寿命化を目指す上で、水との戦いたちを制することが最も確実な対策となります 。

橋梁排水を構成する主な設備の種類と仕組み

橋梁の排水システムは、複数の部材が連動して機能しています。それぞれの設備が持つ役割を把握することで、異常発生時の原因特定がスムーズに行えるようになります。ここでは主な設備として以下の種類について見ていきましょう。

• 排水桝
• 排水管・導水管
• 伸縮装置（ジョイント）の排水・止水構造

各部材の特性を知ることは、適切な点検計画の策定にも役立ちます。

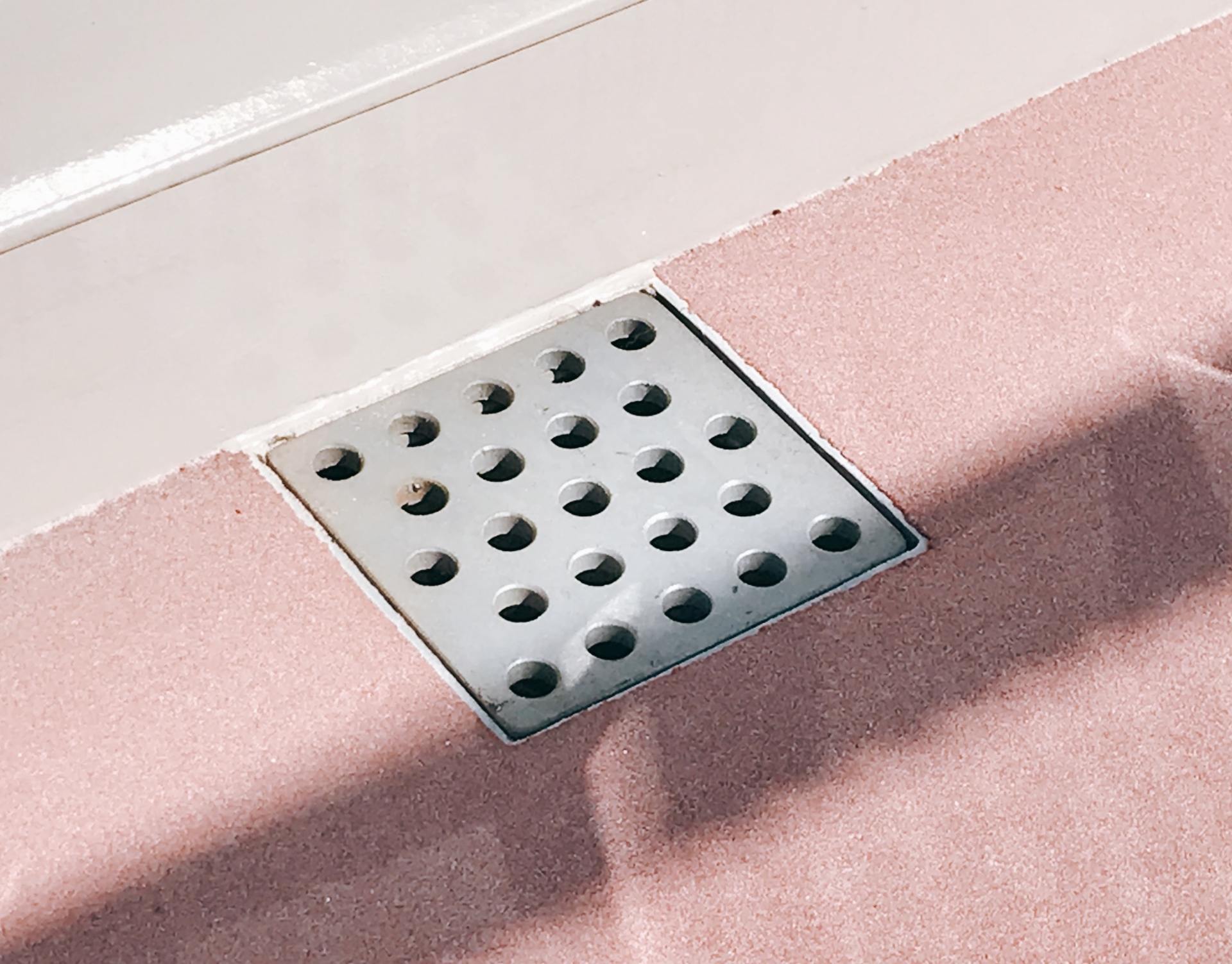

排水桝

橋面（きょうめん）に降った雨水を最初に受け止める集水設備が排水桝です。

橋梁の路肩などに一定の間隔で設置されており、表面の格子状の蓋を通して水を内部へ導きます。同時に、水と一緒に流れてきた落ち葉や土砂、ゴミなどをスクリーンでせき止め、下流の排水管路（はいすいかんろ）が詰まらないようにする役割も担っています。

最近では、鋳鉄製（ちゅうてつせい）やステンレス製などの錆びにくい素材や、車両の通過による蓋の跳ね上がり・騒音を防止するロック機構（ヒンジ固定など）を採用した製品も普及してきました。ただし、スクリーン（目皿）が完全に閉塞すると橋面（きょうめん）に路面滞水を引き起こすため、排水桝は日常的な清掃と異物除去が最も求められる重要なパーツと言えるでしょう。

維持管理の観点から定期的に蓋を開けて内部の堆積（たいせき）土砂を掻き出す作業が不可欠です。

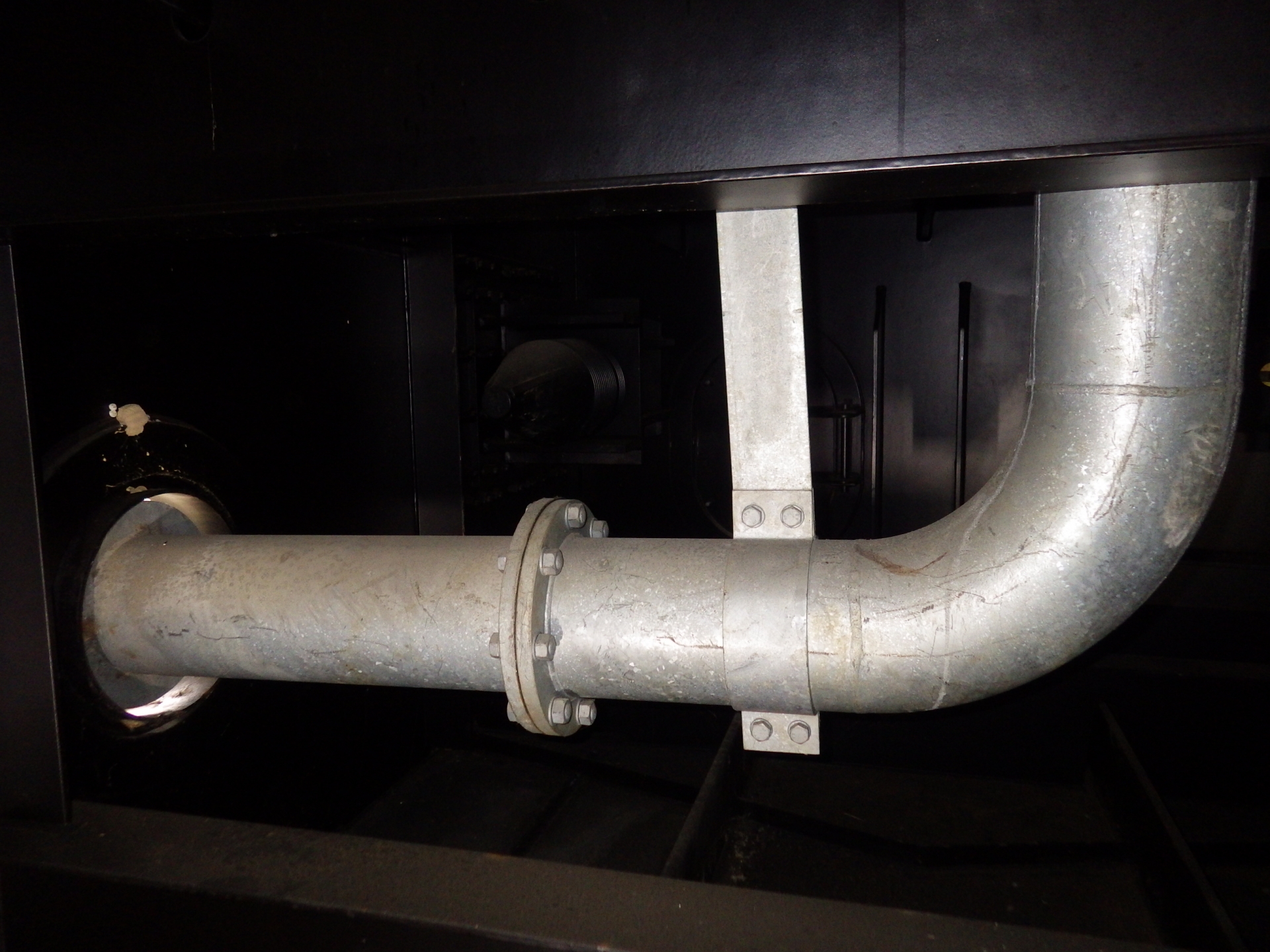

排水管・導水管

排水桝で集められた雨水を橋の下や指定の放流先まで運ぶ経路を「排水管」と呼びます。一方、アスファルト舗装とコンクリート部材（床版）の接合部に、路面排水勾配によって集まる浸透水などをキャッチし、集水桝へと導いて排水する有孔管（穴のあいたパイプ）のことを「導水管」といいます。

排水管（樹脂管）に標準的に使用されるのは、一般的に硬質塩化ビニル管（VP管）です。また、導水管は樹脂製やステンレス製等があります。

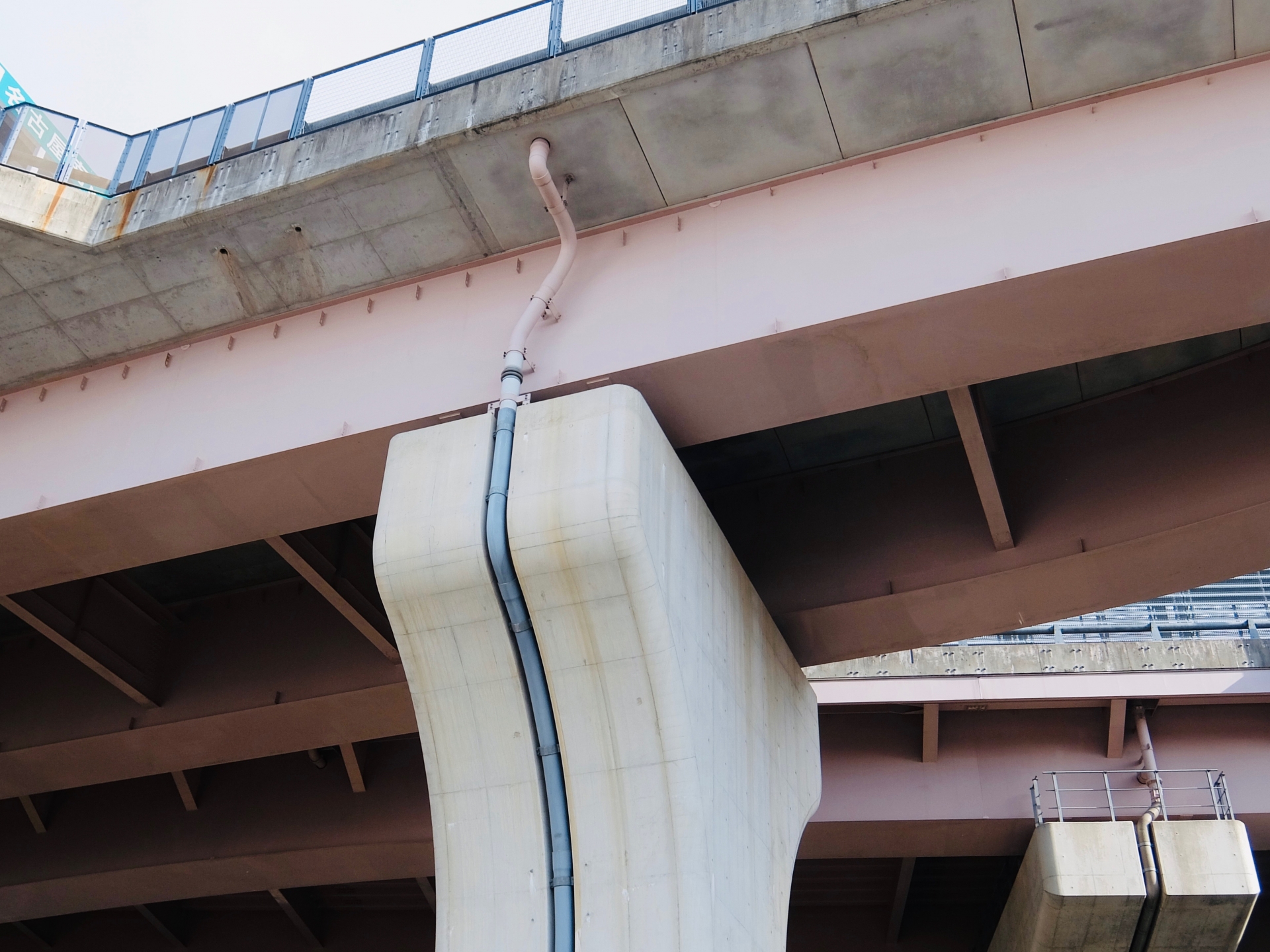

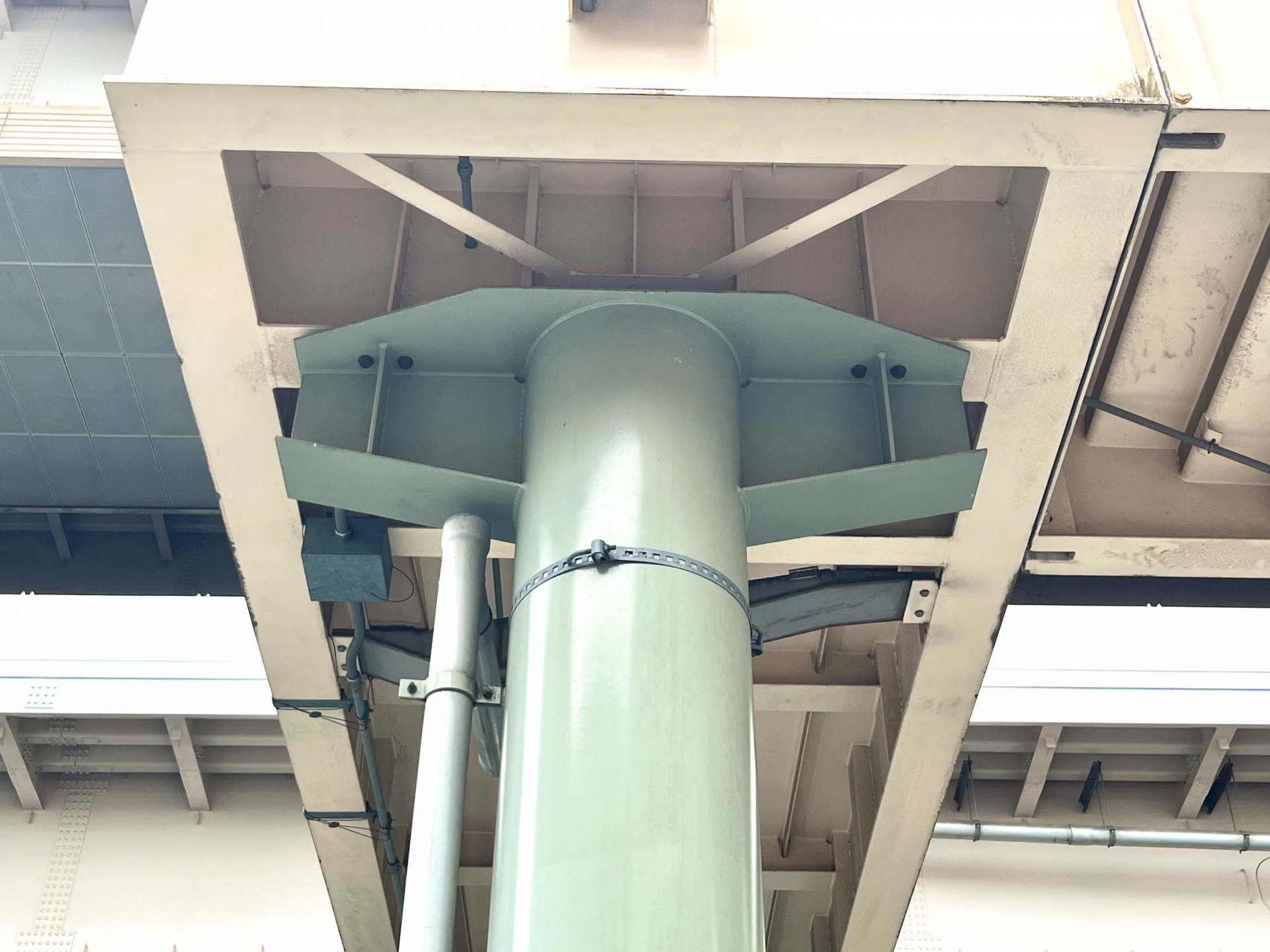

橋梁上部工に排水勾配を確保して設置（添架）される排水管は「横引排水管」と呼ばれ、対して、下部工（橋脚等）に沿って設置され、橋梁下の排水施設まで雨水を導く縦方向の配管の呼び方は「縦引排水管」です。上部工と下部工は温度変化などの影響で接続する管の位置が変化（相対変位）するため、その変位を許容するために、ゴム製の蛇腹構造を持った「可とう管（伸縮可とう継手）」が使用されています。

しかし、経年劣化によるひび割れや継手部分のシール材の劣化・変位追従性の低下（管の抜け出しなど）が生じると、破損箇所から水が漏れ出して周囲の構造物を濡らし続けるほか、第三者への漏水被害（水が掛かる等）を引き起こす恐れがあります。そのため、ジョイント（継手）部分や固定金具の点検は特に念入りに行う必要があるでしょう。

一方、導水管の役割は、アスファルト舗装と床版の間に浸透した水を排除することです。古い橋梁は舗装と床版の間に橋面防水層が設けられておらず、床版のひびわれに水が浸透を繰り返すことでコンクリートのアルカリ成分が抜け出します。これが自動車の繰り返し荷重による疲労と相まって、床版の損傷が増大し、最悪の場合には床版が壊れて陥没し、自動車事故の原因にもなります。

伸縮装置（ジョイント）の排水構造

温度変化による橋梁の伸び縮みを吸収する伸縮装置にも、独自の排水・止水機構が備わっています。路面の継ぎ目から入り込んだ水を止水ゴムや樋（とい）で受け止め、水に極めて弱い「桁端部（けたたんぶ）」や「支承（ししょう）」に水が掛からないよう誘導・遮断する仕組みです。近年は路面上で完全に水を止める「非排水型」のジョイントを採用するケースも増えていますが、既存の橋梁の多くは、進入した水を下部の受け樋で集水する「排水型」の構造が残っています。

排水型の止水材が紫外線や疲労で破断したり、受け樋が土砂で埋まったりすると、主要部材である桁端や支承に漏水や滞水を繰り返すことになります。こうして、鋼部材の腐食やコンクリートの表面劣化が生じますが、これも橋梁本体を傷める原因の一つです。また、ジョイント部分はタイヤの接触面と伸縮装置の隙間で破裂音を生み出す空気圧が発生しますが、この空気圧も止水材の損傷原因になっています。

橋梁の排水不良が引き起こす深刻なリスク・劣化

排水設備が正常に機能しなくなると、橋梁の主要部材に水分が供給と乾燥を繰り返すことで、ダメージを受け続けることになります。少しの異常を放置するだけで、橋全体の安全性を揺るがす事態に発展しかねません。本項目では排水不良が引き起こす具体的なリスクとして以下の要素を解説します。

• 伸縮装置からの漏水・滞水による、鋼部材の桁端部や支承の腐食
• 橋面防水層の未設置や舗装の損傷に起因する、床版への浸水（コンクリート部材のひび割れへの浸水・乾燥の繰り返しによる鉄筋等の腐食）
• 凍結防止剤散布による塩害の影響の加速

早期発見と対応がいかに重要かを確認してください。

鋼橋（上部工）や支承の腐食・サビ

鋼橋の桁端部の塗装の劣化は環境要因（湿度、塩分、雨水の滞留など）や塗装の種類によって異なります。しかし、塗装が劣化して鋼部材本体への腐食に移行すると、主要部材の断面欠損（断面が細くなる現象）を引き起こし、橋梁自体の強度が著しく低下していくことに繋がるのです。

また、支承は橋梁の温度変化による伸縮（伸び縮み）の力を逃がす機能を持っています。特に可動支承が腐食により固着すると、温度により発生する力を逃がすことができなくなり、その結果、橋梁の上部工や可動側の下部工（橋脚・橋台等）に過大な応力（ストレス）が加わることで、構造物全体へ甚大な悪影響を与えます。

コンクリート部材のひびわれ、剥離

コンクリート部材はひびわれに雨水などが浸透することにより、コンクリート内部の水酸化カルシウム（石灰分）が溶出され、白い鍾乳石や粉のようなもの（遊離石灰：エフロレッセンス）が発現します。水分が蒸発して内部が乾燥すると鉄筋が酸素に触れ、この「湿潤と乾燥」を繰り返すことで、内部の鉄筋の保護膜（不導体被膜）が壊れるのが腐食の原因です。

鉄筋が腐食し始めると、白い鍾乳石や粉のようなものがサビ色に変色していきます。この状態を放置すると、鉄筋の体積が膨張してコンクリートを内側から破壊し、「ひびわれ」や「うき」を経て最終的にはコンクリートの剥離（はくり）に至ります。剥落したコンクリート塊は、通行車両や歩行者への第三者被害（落下物事故）に直結する原因となるため、重大な事故へ発展する前に対策することが極めて重要です。

凍結防止剤散布による影響

寒冷地などでは、ひびわれに浸透した雨水などが凍結・膨張を繰り返すことで、コンクリートを脆化（ぜいか）させ、更なるひびわれを発生させます（凍害）。

また、路面の凍結を防止する目的で塩化ナトリウム等の薬剤を散布することで、浸透した塩分がコンクリートの劣化や鉄筋・鋼材の腐食を著しく促進させる影響も大きいのが現状です（塩害）。

しかし、橋面でうまく排水することができれば、凍結膨張によるコンクリートの凍害や、凍結防止剤による塩分の影響を大幅に抑止することが可能となります。

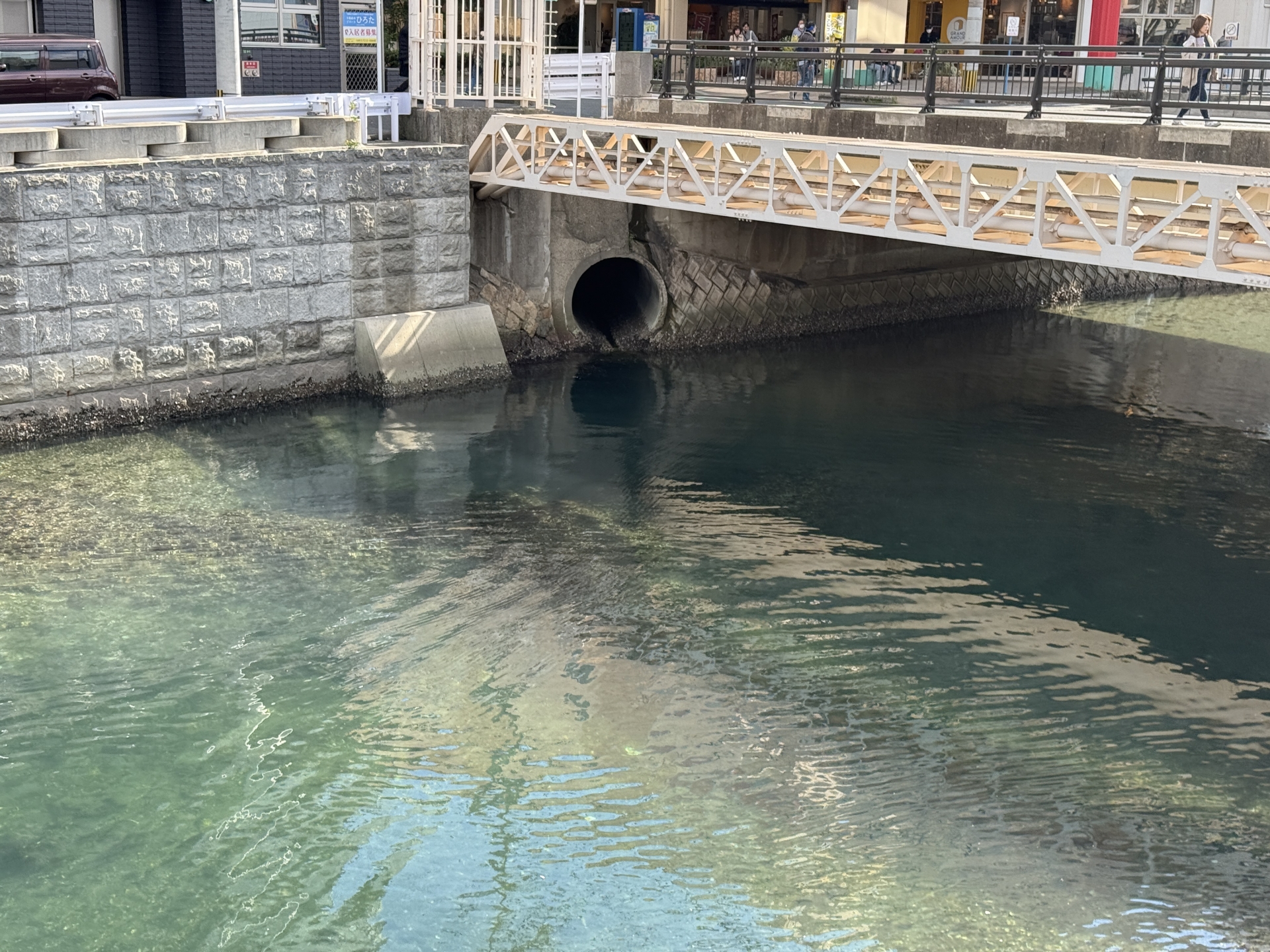

橋梁の排水設備の設計・維持管理における注意点

長期間にわたって排水機能を維持するためには、最初の設計段階から管理のしやすさ（維持管理性）を考慮することが大切です。また、作って終わりではなく、日々のメンテナンスが設備寿命を左右します。ここでは、設計と維持管理における重要なポイントを紹介します。

・土砂やゴミが堆積しにくい排水設計（十分な排水勾配の確保、大口径化など）

・定期的な清掃と点検の徹底（予防保全の実施）

設計と維持管理の双方を意識し、長寿命化の観点から「壊れる前に修繕する」予防保全を実践することで、将来的なメンテナンスコスト（ライフサイクルコスト）を大幅に縮減できるでしょう。

ゴミや土砂が詰まりにくい排水設計・排水勾配の確保

排水設計においては、十分な流速を確保できなければ雨水を円滑に流下させることはできません。例えば、道路の縦断勾配の緩い箇所では、排水桝の設置間隔を短くして数を増やす等の対策に留まり、管路内の掃流力を高める（土砂を流しきる）ための十分な流速・水量を確保しにくくなります。それに対して、道路の縦断勾配が急な場合には、雨水が橋面を勢いよく流れるため必要な水量を管路へ集約しやすく、流速の確保が可能です。このように、道路の持つ固有の条件に応じ、十分な維持管理性を見据えた設計が不可欠となります。

また、橋梁の排水桝は構造上、一般的な街路桝のように泥溜め（堆砂部）機能がなく、直接管路に土砂が流入しやすい特徴があります。そのため、横引き配管には適切な勾配を与え、自然流下によって土砂を排出できるように設計することが基本です。万が一、構造上の制約で十分な勾配が確保できない場合は、横引き管の土砂を高圧洗浄等で強制排出できるよう、掃除口を設けるなどの維持管理を考慮した設計を行う必要があります。

さらに、管路内には極力屈曲部を設けないことで、流下効率を下げない構造にすることも極めて有効です。なお、周辺に木々が多く枯れ葉の流入が避けられないような環境については、設計（ハード対策）だけでの完全な解決は難しく、定期的な清掃といった維持管理（ソフト対策）と一体で運用していく必要があります。

定期的な清掃と点検の徹底

どんなに優れた設計であっても、堆積物を放置すればいずれ排水不良を起こします。そのため、大雨や台風の通過後、そして落ち葉が増える秋口など、季節や気象の変化に合わせた計画的な清掃作業が欠かせません。

同時に、配管のジョイント（継手）部分から水漏れがないか、排水桝の周辺から雨水が染み込んでコンクリートが劣化（エフロレッセンス等）していないかを目視で確認する点検体制を整えてください。

近年では、ドローンなどの新技術を活用した高所部の撮影調査や、橋梁点検車を用いた近接目視など、効率的な調査方法も普及しています。これらにより、目視が困難だった箇所の異常も早期に捉えることが可能になりました。

小さな異常を初期段階で発見し対処すること（予防保全）が、橋梁全体の耐久性を高め、将来の莫大な修繕コストを抑制して長持ちさせる最大の秘訣です。

橋梁の排水設備に関するよくある質問（FAQ）

日々の維持管理業務において、担当者が直面しやすい疑問や悩みをまとめました。現場での判断に迷った際の参考にしていただければ幸い

です。ここでは、特に寄せられる以下の質問に回答していきます。

• 橋梁排水の異常（詰まり等）は、どのような初期サインで察知できますか？
• 古い橋梁の排水管が頻繁に詰まる場合、後から設計を見直すことは可能ですか？
• 排水機能の低下は、橋全体の寿命にどれくらい影響しますか？

橋梁排水の異常（詰まり等）は、どのような初期サインで察知できますか？

雨が上がった後も路面に水たまりが長く残っている場合は、排水桝や排水管が詰まっている明確なサインです。
また、晴れている日でも、橋梁の裏側（床版下面）や橋脚のコンクリートが黒く湿って変色しているときは、目に見えない箇所で漏水が起きている可能性が高いでしょう。

コンクリート表面に白い筋状の汚れ（エフロレッセンス）や、鍾乳石のように伸びた析出物が目立つ場合は、排水不良により水がコンクリート内に継続して浸透している証拠となります。
これらの小さな変化（変状の初期サイン）を見逃さず、速やかに点検を行い、有識者による損傷の原因特定を進めることが極めて重要です。

古い橋梁の排水管がよく詰まるのですが、後から設計を見直すことは可能ですか？

十分可能です。既存の橋梁であっても、改修工事（床版防水のやり替えや大規模修繕など）のタイミングを捉えれば、排水系統を新しく設計し直すことは全く問題ありません。

古い橋梁は管径が細いケースが多いため、現在の諸基準（内径100mm以上など）に適合するよう口径を太く改良したり、さらにゴミを管路に流さないようにスクリーンを設けて異物が流入しないよう防止する対策が非常に有効となります。また、急な曲がり角（屈曲部）をなだらかな形状に取り替えたり、清掃用の開口部（掃除口）を適切な位置に新たに設けたりすることで、その後のメンテナンス効率（高圧洗浄のしやすさ）を劇的に向上させることができるでしょう。

加えて、配管の材質を耐久性の高い最新のものに変更するだけでも、設備寿命は大きく延びます。過去の図面と現在の基準を照らし合わせ、それぞれの構造物に合わせた最適な改善案を検討・提案いたします。

排水機能の低下は、橋全体の寿命にどれくらい影響しますか？

漏水を放置すると、本来50年以上持つはずの橋梁が、わずか十数年で大規模な修繕を必要とする状態に陥ることも珍しくありません。水はコンクリートの脆弱（ぜいじゃく）化や鋼材の腐食を加速度的に進行させるため、構造物の耐久性を根底から奪い去ります。

特に、凍結防止剤等の影響で塩水が浸入した場合は、内部の鉄筋が急速に錆びて膨張し、コンクリートを内側から押し出す致命的な損傷（爆裂現象）を引き起こします。排水設備の不具合は、単なる水はけの悪さにとどまるものではありません。劣化の進展スピードを数倍に跳ね上げ、上部工（床版など）の修繕サイクルを著しく縮める決定的な要因です。

初期段階での「清掃」や「部分補修」の費用を惜しむことで、将来的に架け替えや主要部材の大規模交換という、莫大なコスト（ライフサイクルコストの増大）を背負うことになります。そのため、排水機能の正常な維持は、橋梁の長寿命化において最優先すべき対策と言えます。

まとめ：橋梁の排水対策や点検は定期的に行いましょう

排水設備の不具合は、交通事故の誘発や構造物の致命的な劣化など、橋梁全体に多大な悪影響を及ぼします。日々の清掃と定期点検を怠らず、軽微な異常のうちに早期に対処する「予防保全」の徹底が重要です。適切な管理は、将来の莫大な修繕コスト（ライフサイクルコスト）を抑えるための最も有効な投資と言えます。

老朽化した設備の補修や、橋梁長寿命化修繕計画の策定・見直し、および改修設計でお悩みの際は、橋梁点検や修繕設計の実績が豊富な国土工営コンサルタンツへぜひご相談ください。専門的な知見に基づき、安全なインフラ維持を全力でサポートいたします。
