コラム

鉄筋コンクリート（RC）構造物の信頼性は、コンクリートが持つ「圧縮に対する強さ」と、鉄筋が持つ「引張・靭性（ねばり強さ）」が互いの弱点を補完しあい、一体化する事で成立します。この相互補完メカニズムを支える根幹が、コンクリートの高アルカリ性（pH12〜13）による鉄筋の不動態化（防錆保護）です。この被膜がバリアの役割を果たすことで、鉄筋を腐食から守っています。

現場で鉄筋の「錆」を軽視してしまうと、付着力が低下するだけでなく、将来的な爆裂現象や構造性能の喪失を招くことになります。主観に頼った曖昧な判断は、品質欠陥や工期遅延といった重大なリスクを招くため、客観的な判断基準が必要です。本ガイドが、現場技術者がJIS規格に基づいて、科学的かつ客観的に判断できる行動指針となればと思います。

JIS G 3112に基づく品質規定と「有害な欠点」の定義

現場管理における法的根拠は、日本産業規格（JIS）です。JIS G 3112（鉄筋コンクリート用棒鋼）の規定を正しく理解し、客観的な数値で判断することが、品質保証の第一歩となります。

参考：日本産業標準調査会(JIS G3112 2025 鉄筋コンクリート用棒鋼)

外観規定の解釈

JIS G 3112:2025 第9項（外観）では、外観について「使用上有害な欠点があってはならない」と規定されています。

ここでの「有害」の意味は、

• 鉄筋の有効断面積を減少させ、設計通りの強度が発揮できない状態。
• コンクリートとの付着を阻害し、一体性を損なう状態。

と考えましょう。

許容できる範囲としては、表面に薄く発生した赤錆で、節（リブ）の形状が明瞭であり、手で触れても剥離しないものは「有害な欠点」には該当しません。

鋼材性能へのリスク要因

JIS G 3112:2025 第6項（化学成分）において、異形棒鋼（SD295, SD345等）には、厳格な機械的性質と化学成分が定められています。

機械的性質

例えばSD345の場合、降伏点または耐力は 345〜440 N/mm² の範囲内でなければなりません。錆による断面欠損が生じると、有効断面積が減少してしまうため、曲げ引張やせん断に対する耐力が設計値以下に低下してしまいます。

化学成分と炭素当量（Ceq）

SD345以上の高強度材では、炭素当量（Ceq = C+Mn/6+Si/24…）が 規定されています（SD345で0.60以下）。炭素当量は溶接性、溶接熱影響部の硬化、割れに関係します。

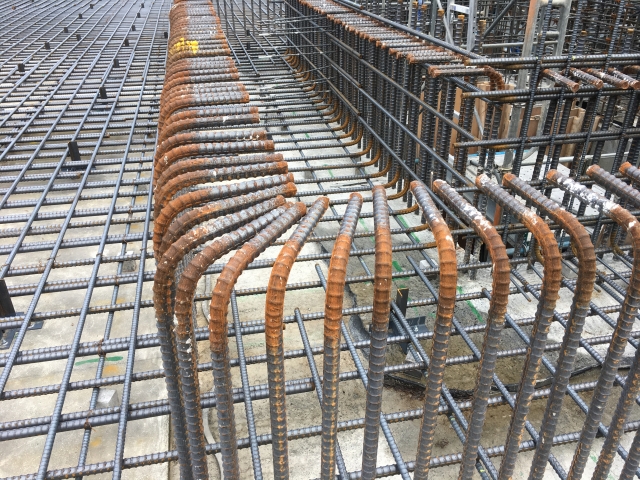

進行度別・鉄筋の錆の判定ガイド

目視検査の標準化は、品質の均一化と検査の迅速化に不可欠です。以下の様な判定表を現場で活用すると良いでしょう。

進行度	外観的特徴（色・質感・触感）	JIS規格上の解釈
軽度（赤錆）	表面が赤茶色。 節（リブ）が鋭く明瞭で、 触れても粉末状に落ちない。	有害な欠点に該当せず。 原則としてそのまま使用可能。
中度（鱗状・浮き錆）	表面がザラつき、錆が層状に浮いている。 鱗（うろこ）状に剥がれ落ちる。	付着力低下の懸念あり。 適切な処置なしでの使用は不可。
重度（断面欠損・膨張）	鉄筋径が明らかに減少。 錆の膨張で剥離が激しく、 節の形状が消失している。	明らかな「使用上有害な欠点」に該当。 構造性能不足。



判定の要諦

軽微な「赤錆」は付着性能へ大きな悪影響を及ぼしませんが、鱗状に剥離したコンクリートとの間に「滑り」を生じさせてしまいます。もし断面減少の疑いがある場合は、必ずノギスによる実測を行い、呼び径と照合しましょう。

進行度に応じた処置方法とリカバリープロセス<

錆を確認した際は、以下の処置を実施し、品質を復元してください。

進行度別の処置

進行度	必要な処置対応	処置後の確認注意事項
軽度 （赤錆）	原則として特別な処置は不要	–
	土砂等が付着している場合は水洗いを実施	–
中度 （鱗状・浮き錆）	高圧水洗、サンドブラスト、 ワイヤブラシのいずれかを用いて、 浮きさびや剥離した錆を除去し、 健全部を露出させる	除去後、節（リブ）の高さが 規格値を満たしているか必ず再点検する
重度 （断面欠損・膨張）	現場判断での作業は厳禁	協議結果に基づき、 鉄筋の交換や補強などの 適切な配置を検討する
	直ちに設計者監理者と協議を行い、 「断面減少率の評価」を受ける	–





また、錆以外にも「泥、油、ペンキ、打設時のノロ（硬化したモルタル）」などの付着阻害因子がある場合は、ワイヤブラシ等を用いて物理的に完全に除去してください。

現場における保管管理体制と防錆対策

発生後の処置はコストと工程を圧迫します。未然に防ぐ「源流管理」が重要です。

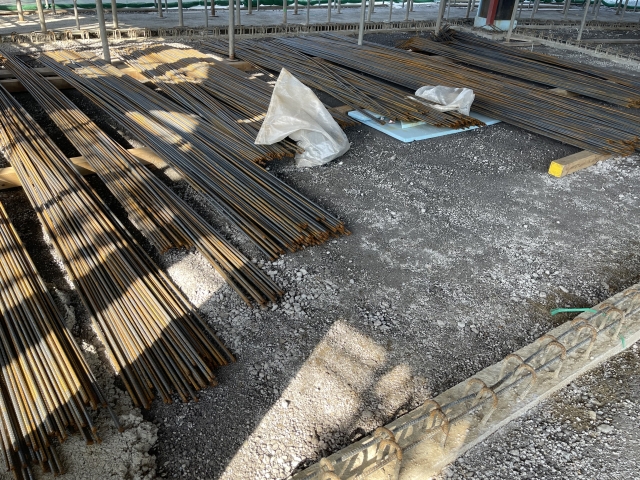

保管管理のアドバイス

項目	内容
保管環境の整備：	地面への直置は禁止し、 必ず枕木（ピローブロック）を使用して地面から浮かせ、湿気や泥を回避する。
	雨ざらしを禁止し、防水シートや仮設屋根による保護を原則とする。
打設前点検の ルーチン化：	打設直前に全数点検を行い、錆の進行や汚れを確認する。
環境別対策：	海岸地域や長期露出が予想される現場では、事前に防錆剤の使用を検討する。
	結束線についても、環境に応じて亜鉛メッキ線やステンレス線の使用を選択肢として検討する。



配筋検査チェックリスト

前回のコラム「鉄筋コンクリートの心臓部：「鉄筋」の基礎知識」では配筋検査チェックリストを記載しております。前回書いた通り、配筋検査は、コンクリートを流し込む前の最後の砦です。打設してからではもう手遅れ、ミスに気づいて修正するにも、生じるコストで赤字は免れません。簡易的なものにはなりますが、参考にしてみてはいかがでしょうか

5.施工と検査の急所：配筋検査チェックリスト

コンクリート構造物の耐久性と耐用年数への影響

現場での錆管理の適否は、数十年後のLCC（ライフサイクルコスト）に決定的な差をもたらします。

中性化から寿命に至る科学的プロセス

コンクリートは空気中の二酸化炭素（CO₂）と反応し、以下の化学式で中性化が進行します。 Ca(OH)₂ + CO₂ →CaCO₃ + H₂O

1. 耐用年数の到達： 中性化前線が鉄筋位置まで到達すると、不動態被膜が破壊され、鉄筋が腐食環境下に置かれる。
2. 錆の膨張圧： 鉄筋が腐食・酸化すると体積が膨張し、内部からコンクリートを押し広げる。
3. ひび割れと剥落： 膨張圧によりコンクリートにひび割れが生じ（爆裂）、さらに酸素と水が供給される悪循環に陥る。
4. 構造性能の不可逆的低下： 断面欠損により有効強度が低下し、最終的な「寿命」を迎える。



おわりに

鉄筋の品質管理は、単なる検査対策ではありません。私たちが造る構造物は、社会資本として次世代へ引き継がれるべき大切な資産です。

現場での厳格な錆管理と客観的な判定の積み重ねこそが、建物の長寿命化を実現し、社会的な信頼に応える技術者としての誠実さ（倫理）です。日々の地道な管理に誇りを持って取り組んでいきましょう。
